- Pays
- Autriche
- Fabricant / Marque
- Henry, Kapt. Heinrich & Co.; Wien
- Année
- 1937 ??
- Catégorie
- Amplificateur BF ou mélangeur BF
- Radiomuseum.org ID
- 353723
Frontansicht des Gerätes
Detail links der Bedien- und Anschlussfront

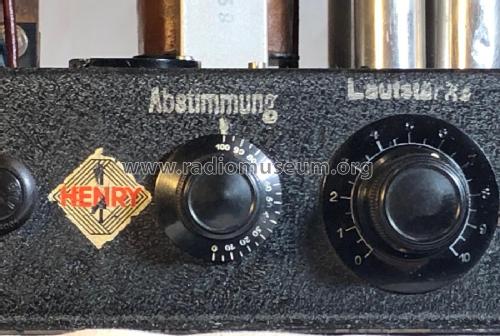

Bedien- und Anschlussfront Detail Mitte

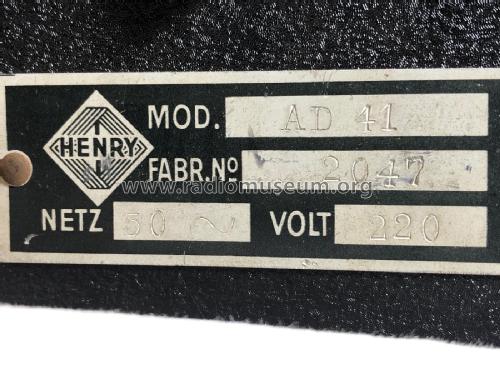

Typenschild des Modells AD41
Bedien- und Anschlussfront, Detail rechts

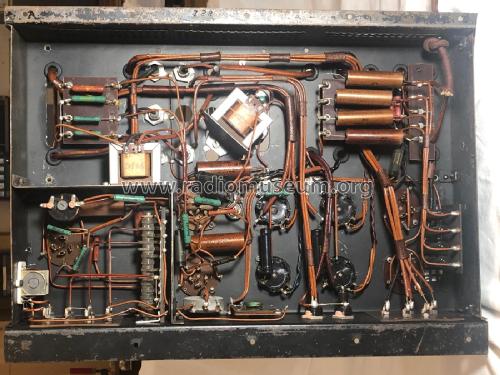

Chassisunterseite, Bodenplatte abgenommen

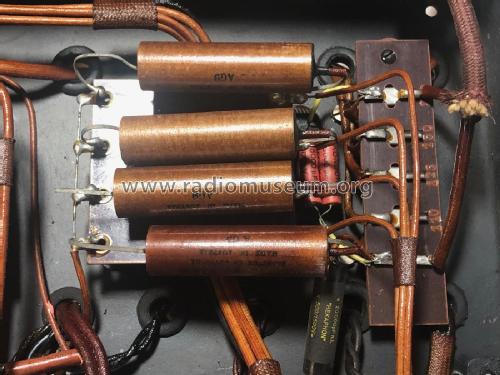

Verdrahtung Stromversorgung mit Siebelkos

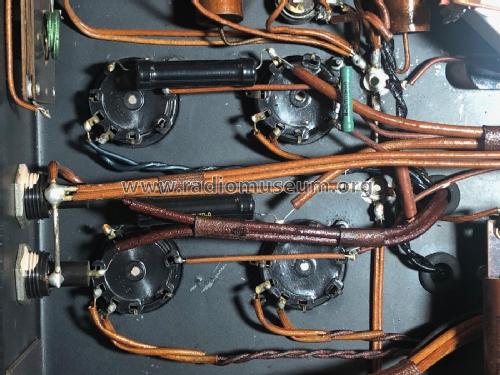

Verdrahtung der Endstufenröhren AD1

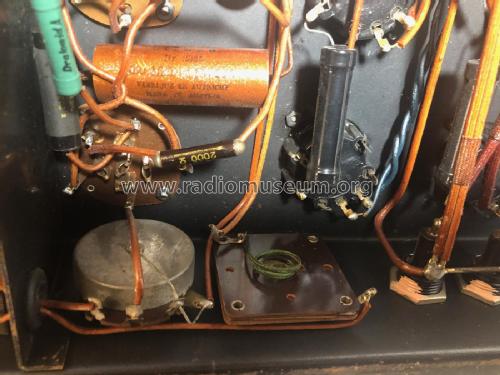

Detail mit Verdrahtung des Abstimm-Drehkos
Top-Ansicht des Gerätes, bestückt mit Röhren
Sicht auf die Röhren, links
Sicht auf die Röhren, rechts
- No. de tubes
- 9
- Principe général
- Amplification audio
- Circuits accordés
- 1 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Particularités
- Récepteur radio filaire (câble)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 220 Volt
- Haut-parleur
- - Ce modèle nécessite des HP externes
- Puissance de sortie
- 20 W (max.)
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: AD41 - Henry, Kapt. Heinrich & Co.;
- Forme
- Gros appareil industriel ou militaire (> 20 kg)
- Dimensions (LHP)
- 470 x 260 x 340 mm / 18.5 x 10.2 x 13.4 inch
- Remarques
-
Henry Kraftverstärker AD-41, eingebautes MW-Audion mit Rückkopplung. Zusätzlich Drahtfunk-Eingang ohne RK. 4 schaltbare Eingänge, davon 1x internes Radio und 1x über internen Vorverstärker.
Ausgangsimpedanzen 2,5, 6 und 500 Ω (100 V Ausgang).
- Poids net
- 16 kg / 35 lb 3.9 oz (35.242 lb)
- Auteur
- Modèle crée par Helmut Kerninger. Voir les propositions de modification pour les contributeurs supplémentaires.
