Universal-Pegelmessgerät UPM 150

Hirschmann GmbH & Co., Richard; Esslingen

Data
Forum
Pictures
Collections

  • Year
  • 1980 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 292054

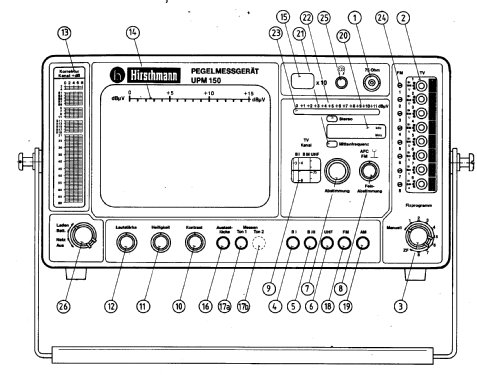

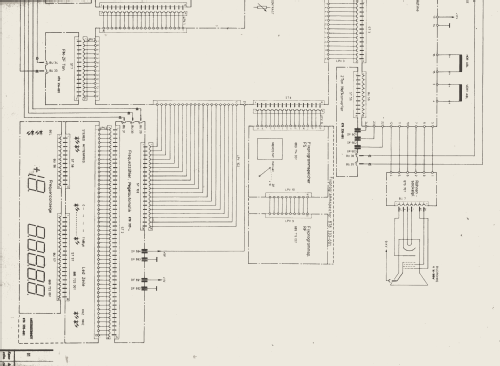

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 10700/455 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Line / Batteries (any type) / 220 / 12 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 0.3 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Universal-Pegelmessgerät UPM 150 - Hirschmann GmbH & Co., Richard
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 297 x 154 x 456 mm / 11.7 x 6.1 x 18 inch
  • Notes

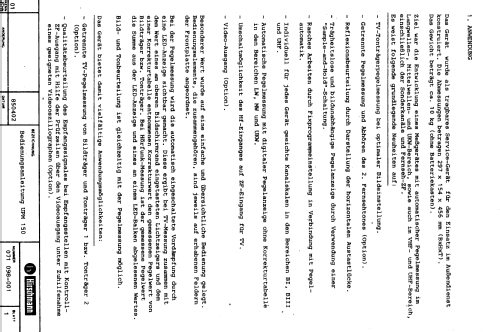

  • Das Hirschmann UPM 150 ist ein tragbares Pegelmeßgerät für die Hörfunk- und Fernsehempfangsbereiche mit automatischer Pegelmessung.

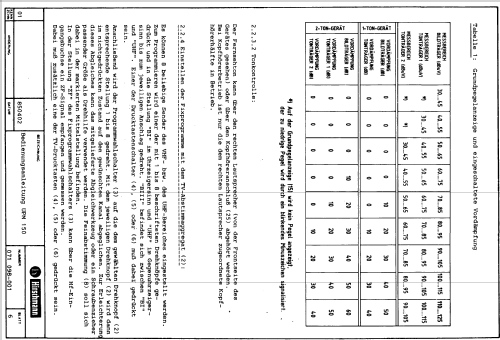

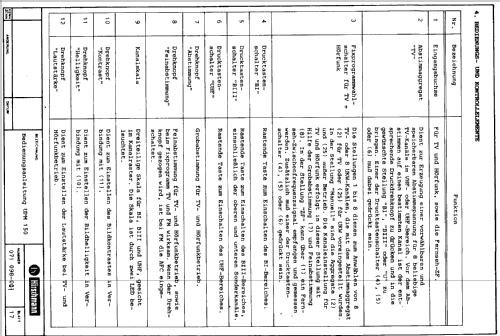

    Grundpegelanzeige in dBµV mit 2-stelliger LED-Anzeige, Leuchtzeiger (TV) und LED-Balken.

    Hörfunk-Empfangsbereiche

    • AM 150 - 1605 kHz in einem Bereich durchstimmbar (Doppelsuper)

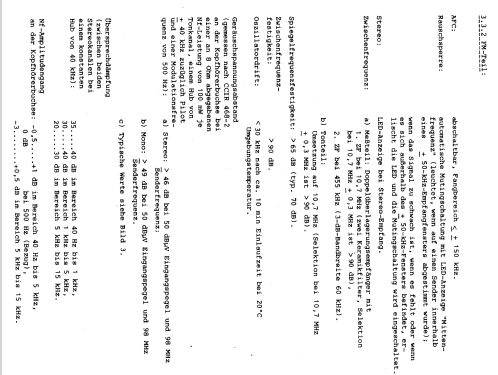

    • FM 87,5 - 108 MHz, Mono und Stereo
    • Frequenzanzeige: 5-stellige LED-Anzeige

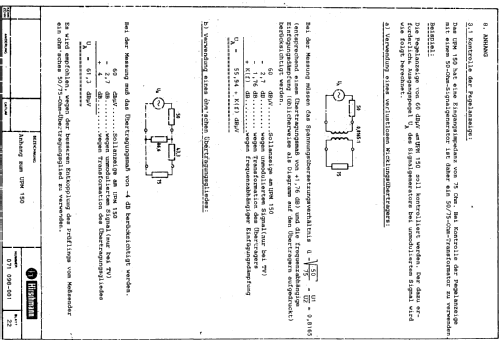

    • Pegelmessbereich 20 dBµV bis 120 dBµV

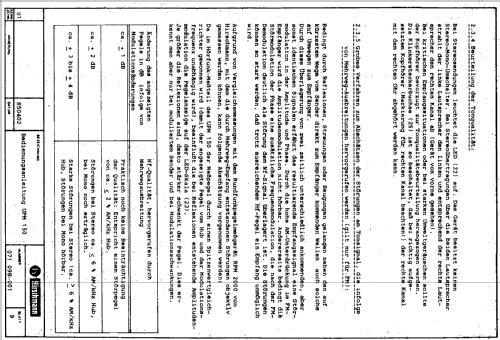

    • Kopfhörer-Ausgang für Beurteilung der Qualität von UKW-Stereosendungen.

    Fernseh-Empfangsbereiche

    • VHF Band I (Kanal 2-4)
    • VHF Band III (Kanal 5-12)
    • UHF Band IV/V (Kanal 21-69)

    Sonderzubehör: Batteriekasten BK135, Schutztasche ST150
    Gewichtsangabe ohne Batteriekasten.

  • Net weight (2.2 lb = 1 kg)
  • 10 kg / 22 lb 0.4 oz (22.026 lb)

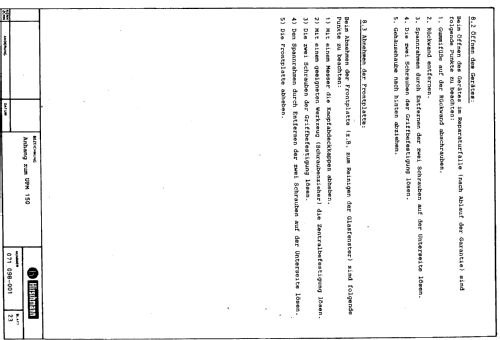

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Rudolf Müller. See "Data change" for further contributors.
