• Land
• Japan

• Hersteller / Marke
• Toshiba Corporation; Tokyo

• Jahr
• 1967–1969

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 205483

• • anderer Name: Shibaura Engineering Works
  • Marke: Tokyo Shibaura

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 10

• Halbleiter
• 2SA472 2SA472 2SA49 2SA53 2SB54 2SB54 2SB56 2SB56 2SB56 2SB56 1N60

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 3 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Batterien / Niedervolt Stromversorgung (power jack) / C: 3 x 1.5 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 3 inch = 7.6 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 10M-860 - Toshiba Corporation; Tokyo

• Form
• Kleines Reisegerät oder «Taschengerät» < 20 cm.

• Abmessungen (BHT)
• 7.625 x 5 x 1.78125 inch / 194 x 127 x 45 mm

• Bemerkung

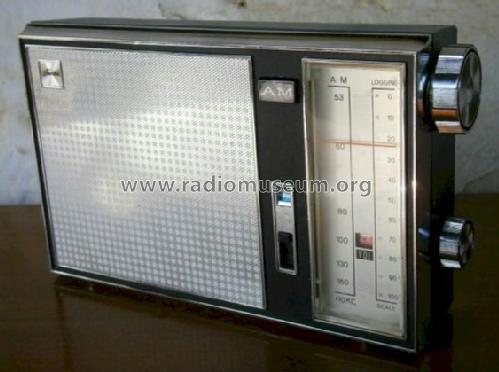

• Toshiba Model 10M-860

  Ten transistor BC portable. High impact styrene case with rich chromed diecast fascia. Deep low frequency emphasised tone. All-round Australia sensitivity; 3-position tone control. (FROM MINGAY'S PRICE SERVICE)

• Nettogewicht
• 2.5 lb (2 lb 8 oz) / 1.135 kg

• Originalpreis
• 75.60 AUS $

• Literaturnachweis
• Mingay's Price Service (Aug 1967 to Aug 1969.)

• Literatur/Schema (1)

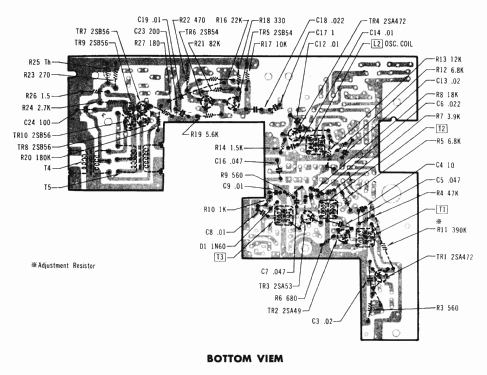

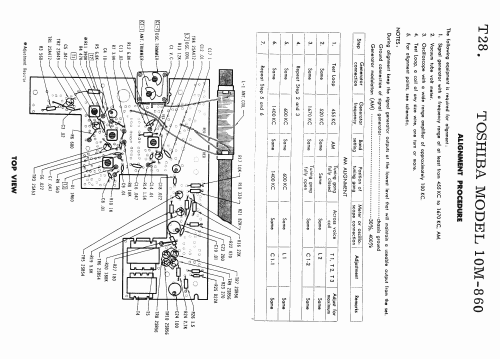

• J.R. Publications Transistor Radio Service Handbook (Group C5 1968, Page T28.)
