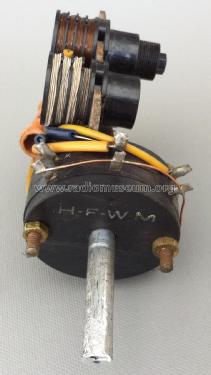

Einkreiser-Spulensatz ES2

Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 221269) mod-past25

Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 2256881) mod-past25
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 130979) mod-past25 Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 130980) mod-past25
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 306359) mod-past25 Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 1345996) mod-past25
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 1345997) mod-past25 Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 1345998) mod-past25
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 2373920) mod-past25 Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 2373921) mod-past25
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 2373922) mod-past25 Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 2373923) mod-past25
Use red slider bar for more.
Einkreiser-Spulensatz ES2; Hochfrequenz (ID = 130979) mod-past25
Hochfrequenz: Einkreiser-Spulensatz ES2 [mod-past25] ID = 130979 933x654
Select picture or schematic to display from thumbnails on the right and click for download.
For model Einkreiser-Spulensatz ES2, Hochfrequenz Werkstätten Meuselwitz, VEB (Ostd.) - vorm. Görler

Country:  Germany
Manufacturer / Brand:  Hochfrequenz Werkstätten Meuselwitz, VEB (Ostd.) - vorm. Görler
alternative name

Görler Nachkrieg
Brand
VEB
Year: 1948 ?? Category: Radio module post 1925 (not a part, not a key)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Einkreiser-Spulensatz ES2 - Hochfrequenz Werkstätten
Material Various materials
Shape Chassis only or for «building in»
Dimensions (WHD) 55 x 42 x 55 mm / 2.2 x 1.7 x 2.2 inch
Notes Spulensatz für Einkreiser mit Rückkopplung, gespreizte Kurzwelle (K1=13-26 m, K2=25-52 m), für Drehko 500 pF, ohne Stellung TA. Trägermaterial Amenit.
Net weight (2.2 lb = 1 kg) 0.1 kg / 0 lb 3.5 oz (0.22 lb)
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Hochfrequenz Werkstätten Meuselwitz, VEB (Ostd.) - vorm. Görler
Here you find 31 models, 27 with images and 18 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
