24U211-5U2 Ch= 414-24

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Hoffman Radio Corp.; Los Angeles, CA

• Anno
• 1955 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 333347

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 25

• Valvole
• 6BQ7A 6J6 6CB6 6CB6 6CB6 6AS8 12BY7 6AN8 6AU6 6AL5 6AV6 6K6GT 6CS6 6SN7GTA 6W6GT 6AL5 6SN7GT 6CD6G 6AX4GT 1B3GT 5AU4 24CP4A 12AX7 6V6GT 6V6GT

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 inch = 25.4 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 24U211-5U2 Ch= 414-24 - Hoffman Radio Corp.; Los

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Annotazioni

• Hoffman model 24U211-5U2 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis 414-24, VHF tuner 9839 and picture tube 24CP4A.



• Letteratura / Schemi (1)

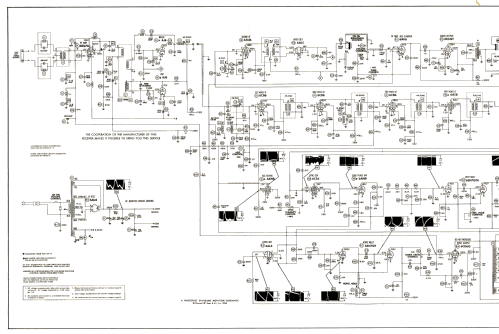

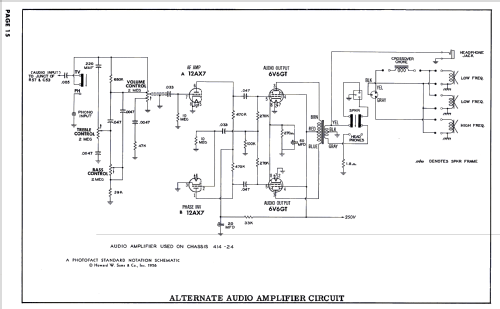

• Photofact Folder, Howard W. SAMS (Set 303 Folder 4 dated 1-56)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 912 modelli, di cui 212 con immagini e 879 con schemi.
  Elenco delle radio e altri apparecchi della Hoffman Radio Corp.; Los Angeles, CA
