Supertester 680R

Supertester 680R; ICE, I.C.E.; Milano (ID = 186580) Equipment

Supertester 680R; ICE, I.C.E.; Milano (ID = 312377) Equipment
Supertester 680R; ICE, I.C.E.; Milano (ID = 189608) Equipment Supertester 680R; ICE, I.C.E.; Milano (ID = 186578) Equipment
Supertester 680R; ICE, I.C.E.; Milano (ID = 186579) Equipment Supertester 680R; ICE, I.C.E.; Milano (ID = 210624) Equipment
Supertester 680R; ICE, I.C.E.; Milano (ID = 312274) Equipment Supertester 680R; ICE, I.C.E.; Milano (ID = 470148) Equipment
Supertester 680R; ICE, I.C.E.; Milano (ID = 518169) Equipment Supertester 680R; ICE, I.C.E.; Milano (ID = 518170) Equipment
Supertester 680R; ICE, I.C.E.; Milano (ID = 568414) Equipment Supertester 680R; ICE, I.C.E.; Milano (ID = 568417) Equipment
Use red slider bar for more.
Supertester 680R; ICE, I.C.E.; Milano (ID = 189608) Equipment
ICE, I.C.E.; Milano: Supertester 680R [Equipment] ID = 189608 931x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Supertester 680R, ICE, (I.C.E.); Milano

Country:  Italy
Manufacturer / Brand:  ICE, (I.C.E.); Milano
Year: 1969–1985 ? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries / 3 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Supertester 680R - ICE, I.C.E.; Milano
Material Plastics (no bakelite or catalin)
Dimensions (WHD) 128 x 95 x 32 mm / 5 x 3.7 x 1.3 inch
Notes

Ri: DC 20000 Ohm/V bzw. AC 4000 Ohm/V
Gleichspannung: 100 mV - 2000 V
Wechselspannung: 2 V - 2500 V
Gleichstrom: 50 µA - 10 A
Wechselstrom: 250 µA - 5 A
Widerstand: 0,1 Ohm - 100 MOhm

Ohm-Messungen mit eingebauter Batterie Pertrix 259.
Netzanschluss (125-220V / 50Hz) erforderlich für
- Widerstandsmessungen bis 100MOhm
- Kapazitätsmessungen

Kapazitätsbereich: 50pF - 30.000µF
Frequenzmessbereich: 0,5Hz - 5KHz
dB-Bereich: -24 bis +70dB
Frequenzbereich f. Wechselspannungsmessung: 50Hz-20KHz
Blindwiderstandsanzeige: 5K Ohm - 1M Ohm
Ohmmeter Schutzsicherung: 0,16A
3V Ohmmeter Batterie, genormte Bezeichnung: 2R10
Anzeigeinstrument: 40µA, 1600Ohm

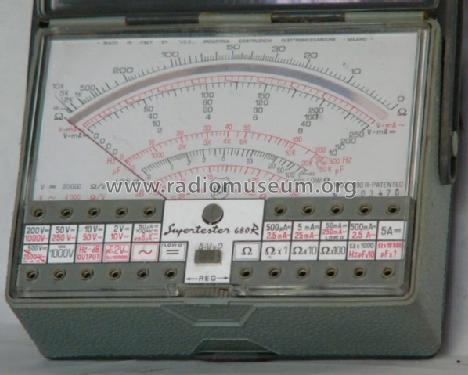

Das Gerät besitzt zur besseren Ablesbarkeit eine Spiegelskala.

Zu dem Geräte wurde optional eine große Palette Vorsätze als Sonderzubehör geliefert:

Millivoltadapter Mod. 30, Einphasen-Wattmeter Mod.34, Hochspannungstastkopf Mod 18, Ohmbereich-Adapter Mod. 25, Gleichstrom-Nebenwiderstände Mod. 32, Wechselstrommeßwandler Mod.616, Wechselstrom-Meßzange Mo. Amperclamp u. Adapter 29, Transistor-/ Dioden-Prüfadapter Mod 662, Termperatur-Meßsonde Mod. 36 und Phasenfolgeadapter Mod. 28.




Era inoltre disponibile una vasta gamma di accessori:

Adattatore Millivolt Mod.30. Wattmetro monofase Mod.34 con portate 100-500-2500 W. Sonda per alta tensione Mod.18. Adattatore per campo ohmico Mod.25: moltiplica per 100K il valore di resistenza rilevato. Shunt CC Mod.32 con portate di 25 - 50 - 100 A CC. Trasduttore di misura CA Mod. 616. Transtest, tester di transistor / diodi Mod 66. Sonda di misurazione della temperatura Mod. 36 con due scale, -50/+40 e +30/+200.Amperometro a tenaglia Amperclamp con portate da 2,5 a 500 A CA.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Price in first year of sale 140.00 DM
Mentioned in -- Original-techn. papers.

Model page created by Franz Harder. See "Data change" for further contributors.
