Pangamma AM/FM IF142

• Paese
• Italy

• Produttore / Marca
• Imca Radio; Alessandria

• Anno
• 1949/1950

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 76701

• Immagini

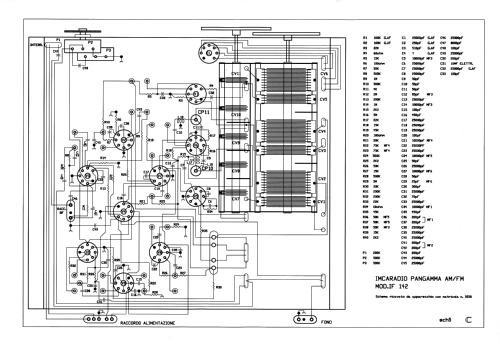

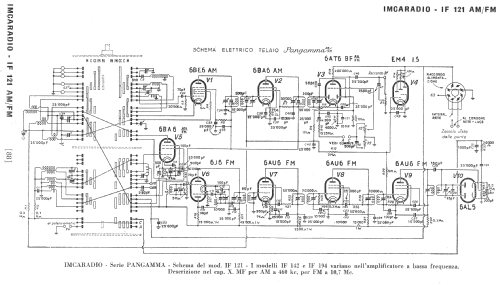

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 15

• Valvole
• 6BE6 6BA6 6AT6 6AL5 EM4 6BA6 6J6 6AU6 6AU6 6AU6 6C4 6AQ5 6X4 6AQ5 6X4

• Principio generale
• Supereterodina con stadio RF; ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), più di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Particolarità
• Giradischi o cambiadischi

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110-240 Volt

• Altoparlante
• 2 altoparlanti / Ø 25 cm = 9.8 inch

• Potenza d'uscita
• 10 W (qualità ignota)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Pangamma AM/FM IF142 - Imca Radio; Alessandria

• Forma
• Console di qualsiasi tipo

• Dimensioni (LxAxP)
• 1040 x 900 x 470 mm / 40.9 x 35.4 x 18.5 inch

• Annotazioni

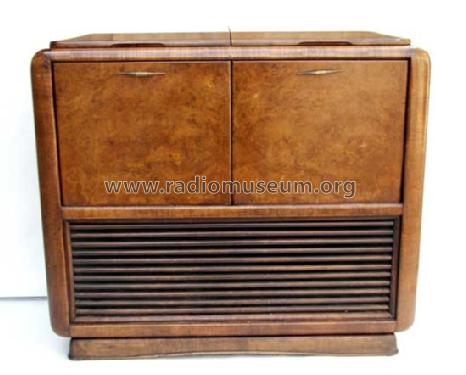

• Apparecchio di grandi dimensioni da pavimento completo di giradischi.

• Peso netto
• 93 kg / 204 lb 13.5 oz (204.846 lb)

• Prezzo nel primo anno
• 400,000.00 ITL

• Fonte dei dati
• Guida Pratica Antique Radio III (2000)

• Bibliografia
• -- Original prospect or advert (L'antenna, n. 8, 1949, pag. 297)

• Letteratura / Schemi (1)
• Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 88)

• Letteratura / Schemi (2)
• -- Original prospect or advert (L'Antenna, numero 8 agosto 1949)

• Documenti su questo modello

• Autore
• Modello inviato da Rino Ferro † 2008. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 94 modelli, di cui 63 con immagini e 42 con schemi.
  Elenco delle radio e altri apparecchi della Imca Radio; Alessandria
