Photo-Capte (Photocapte) Type N alimentation pour postes

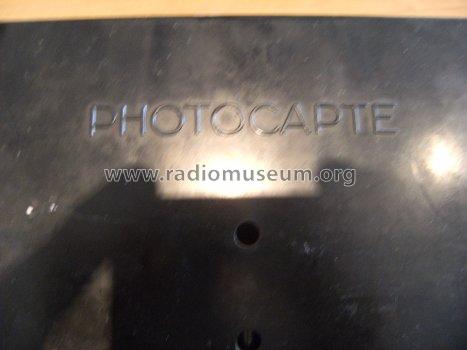

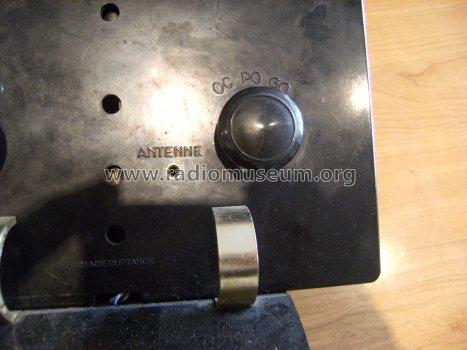

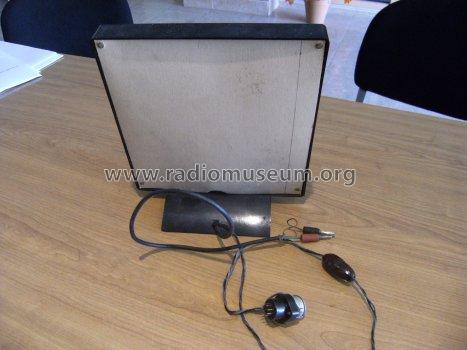

Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879268) Antenna Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879272) Antenna
Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879273) Antenna Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879286) Antenna
Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879288) Antenna Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879290) Antenna
Photo-Capte Type N; Radio-Célard, Ergos, (ID = 1948565) Antenna
Use red slider bar for more.
Photo-Capte Type N; Radio-Célard, Ergos, (ID = 879268) Antenna
Radio-Célard, Ergos,: Photo-Capte Type N [Antenna] ID = 879268 467x350
Select picture or schematic to display from thumbnails on the right and click for download.
For model Photo-Capte (Photocapte) Type N alimentation pour postes, Radio-Célard, Ergos, Célard-Ergos; Grenoble, Nice, Paris

Country:  France
Manufacturer / Brand:  Radio-Célard, Ergos, Célard-Ergos; Grenoble, Nice, Paris
Year: 1952/1953 Category: Antenna (Aerial) or Coupler
Valves / Tubes 1:
Main principle Radio Frequency Amplification only
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Powered by external power supply or a main unit.
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Photo-Capte Type N [alimentation pour postes] - Radio-Célard, Ergos, Célard-
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 260 x 130 mm / 11.8 x 10.2 x 5.1 inch
Notes

Antenne cadre OC, PO et GO intégrée en cadre photographique.

Le Photo-Capte existe en quatre versions:

  • Type C: à adapteur pour postes tous courants
  • Type N: à adapteur pour postes
  • Type S: à alimentation incorporée
  • Type B: sans lampe amplificatrice

Type N: le cordon du cadre est terminé par un bouchon intercalaire qui se place sur la lampe basse fréquence du récepteur. L'intercalaire livré doit être du type de la lampe basse fréquence du poste.


Tuned frame aerial for short, medium and long wave (OC, PO, GO).

Net weight (2.2 lb = 1 kg) 1.2 kg / 2 lb 10.3 oz (2.643 lb)
Mentioned in -- Original prospect or advert

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Radio-Célard, Ergos, Célard-Ergos; Grenoble, Nice, Paris
Here you find 141 models, 113 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
