Columbus 49W

Columbus 49W; Ingelen, (ID = 49118) Radio

Columbus 49W; Ingelen, (ID = 49119) Radio

Columbus 49W; Ingelen, (ID = 49120) Radio

Columbus 49W; Ingelen, (ID = 49121) Radio

Columbus 49W; Ingelen, (ID = 9456) Radio

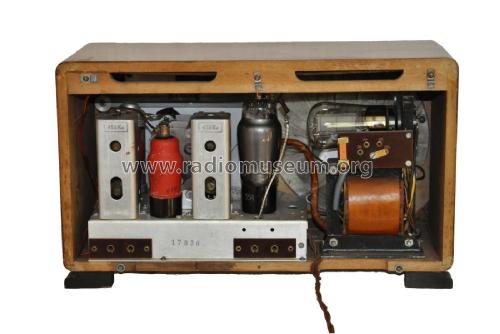

Columbus 49W; Ingelen, (ID = 132558) Radio Columbus 49W; Ingelen, (ID = 1870192) Radio

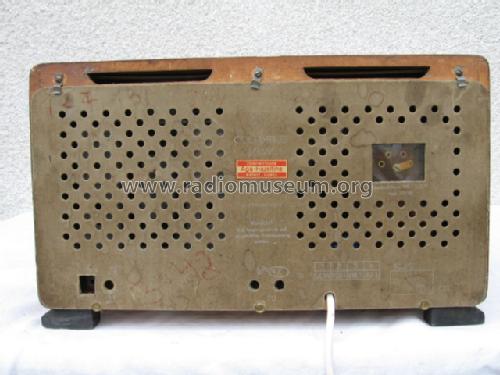

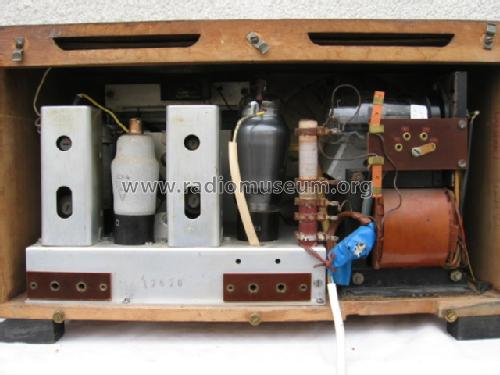

Columbus 49W; Ingelen, (ID = 132561) Radio Columbus 49W; Ingelen, (ID = 132560) Radio

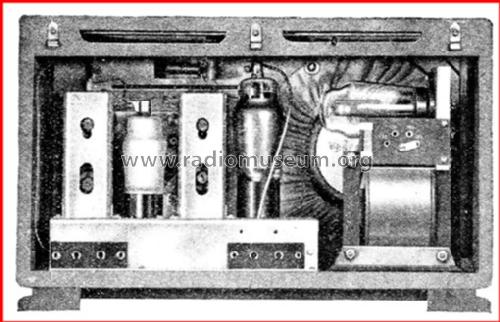

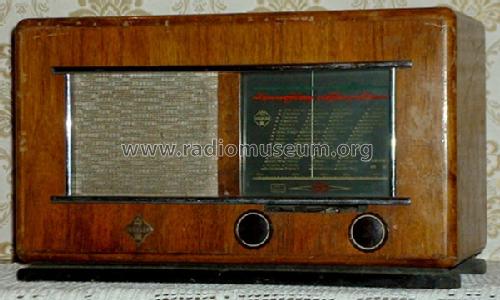

Columbus 49W; Ingelen, (ID = 38029) Radio Columbus 49W; Ingelen, (ID = 49122) Radio

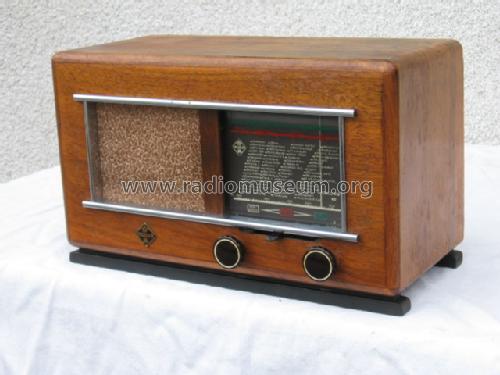

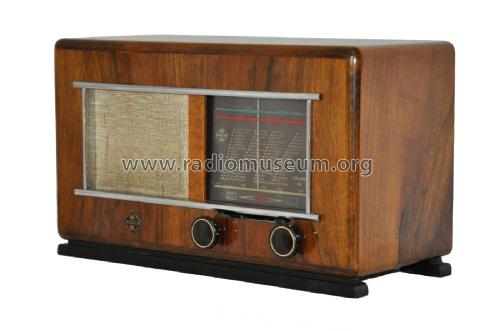

Columbus 49W; Ingelen, (ID = 132559) Radio Columbus 49W; Ingelen, (ID = 1870172) Radio

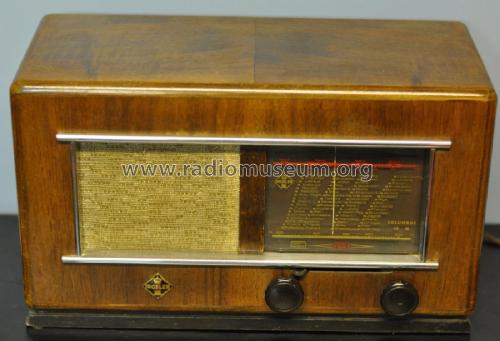

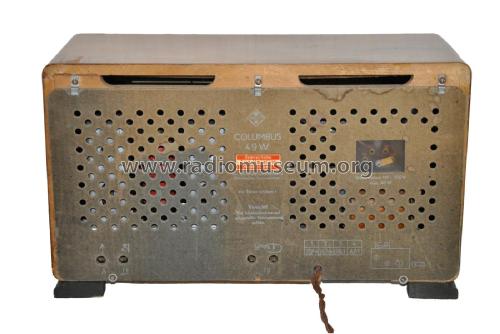

Columbus 49W; Ingelen, (ID = 1870174) Radio Columbus 49W; Ingelen, (ID = 1949734) Radio
Use red slider bar for more.

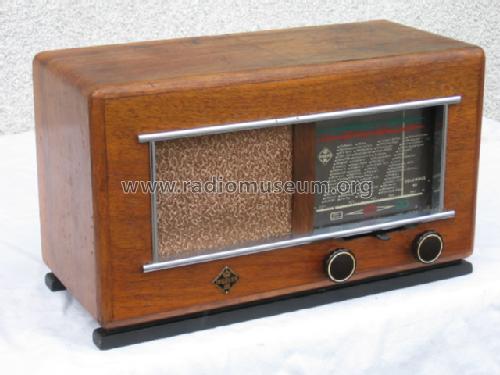

Columbus 49W; Ingelen, (ID = 132558) Radio
Ingelen,: Columbus 49W [Radio] ID = 132558 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Columbus 49W, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:
Ingelen Columbus 49W

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1948/1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH4 UCH4 UBL1 AZ1
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast plus 2 Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Columbus 49W - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 370 x 220 x 160 mm / 14.6 x 8.7 x 6.3 inch
Net weight (2.2 lb = 1 kg) 6.3 kg / 13 lb 14 oz (13.877 lb)
Price in first year of sale 1'260.00 öS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Radio-Mentor (4908)


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 438 models, 385 with images and 318 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: Columbus 49W
Threads: 1 | Posts: 4
Hits: 1956     Replies: 3
ingelen: 49W; Columbus
Martin Fichtinger
23.Apr.05
  1 Liebe Besitzer eines INGELEN Columbus 49!

Ich habe vor kuzem ein derartiges Gerät erstanden, leider fehlen beide Standleisten an der Unterseite. Könnte jemand für mich die Enden der Leisten und deren Lage genauer fotografieren?
Es eilt nicht, aber es würde mir bei der Reproduktion sehr helfen.
Anbei ein Bild des "Torsos".



Herzlichen Dank im vorhinein!

Martin Fichtinger
Wolfgang Bauer
18.May.05
  2 Sg. Herr Fichtinger,
konnte bei einem Sammlerfreund diese Fotos für Sie machen. Ich hoffe, das hilft Ihnen weiter.

Mit den besten Grüßen
WB.




Martin Fichtinger
19.May.05
  3 Lieber Herr Bauer!

Herzlichen Dank für die perfekten Fotos, anhand derer ich nun alle Informationen habe, die ich für eine Rekonstruktion benötige! So kann ich doch noch meinen letzten fehlenden Nachkriegs-Columbus fertigstellen.
Es fällt auf, dass die Gehäuse der beiden "Columben" an der Unterseite nicht gleich sind, ein hochinteressantes Nebenergebnis unserer Untersuchung!

Liebe Grüße vom Waldviertel!

Martin Fichtinger
Wolfgang Bauer
19.May.05
  4 Sg. Herr Fichtinger,

Ihr Gerät ist ein "W" und die 2 Schrauben dürften den Netztrafo sichern.
Das Gerät von meinen Bildern ist ein "GW" ohne Trafo.
Daher wahrscheinlich der Unterschied in der Unterseite der Geräte.

Beste Grüße
Wolfgang Bauer

Ingelen,: Columbus 49W
End of forum contributions about this model
