- Paese
- Spagna
- Produttore / Marca
- Inter Electrónica, S.A., Inter-Grundig, S.A.; Barcelona
- Anno
- 1968 ?
- Categoria
- Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)
- Radiomuseum.org ID
- 324386
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 17
- Valvole
- PCF801 PCC189 EF183 EF183 EF80 PCL84 PABC80 EF80 12ET1 PCL82 PABC80 PCL85 PCF80 PL500 PY88 DY87 25BY3CS
- Numero di transistor
- 14
- Semiconduttori
- SFD104
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Particolarità
- Altre combinaz. - vedere le nota
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 125; 220 Volt
- Altoparlante
- 3 altoparlanti
- Potenza d'uscita
- 4 W (indistorta)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: TVR-291 - Inter Electrónica, S.A., Inter
- Forma
- Console: Chairside Radio.
- Dimensioni (LxAxP)
- 1175 x 790 x 430 mm / 46.3 x 31.1 x 16.9 inch
- Annotazioni
-
Inter Electrónica, S.A., consola TVR-291
Combinado TV/RADIO, con conexión para mando a distancia.
- TV B/N 25" y receptor de OM y FM
- 3 altavoces, uno de 8", otro de 5" y un tweeter de 3"
- 17 válvulas (16 más TRC), 14 transistores, 18 diodos.

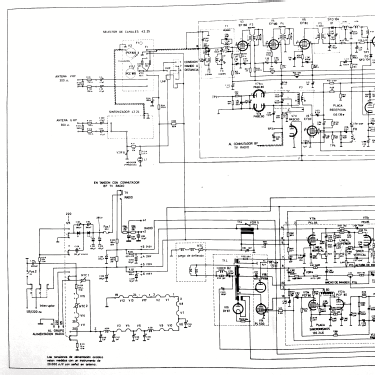

Este es el esquema solo de la televisión.
Véase también Classic TVR-291 -14 válvulas (13 + TRC)
- Prezzo nel primo anno
- 36,525.60 Pts
- Bibliografia
- -- Schematic (Esquemario de TV REDE TOMO V 1969)
- Autore
- Modello inviato da Toni Gutiérrez García. Utilizzare "Proponi modifica" per inviare ulteriori dati.
