Rekord {Рекорд} 53
Irkutsk Radio Works
- Pays
- Union Soviétique
- Fabricant / Marque
- Irkutsk Radio Works
- Année
- 1953
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 78135
Kaunas Lithuania
Kaunas, Lithuania
Kaunas, Lithuania
Kaunas Lithuania
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- Principe général
- Super hétérodyne (en général); FI/IF 465 kHz
- Circuits accordés
- 2 Circuits MA (AM)
- Gammes d'ondes
- PO, GO et OC
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110, 127, 220 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Puissance de sortie
- 0.5 W (qualité inconnue)
- Matière
- Boitier en bois
- De Radiomuseum.org

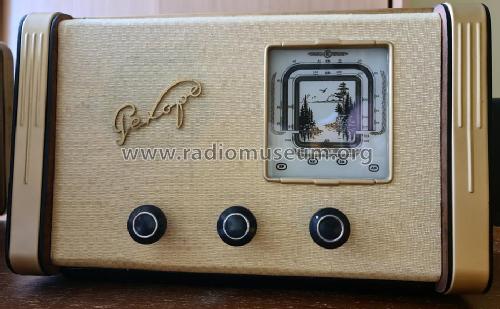

- Modèle: Rekord {Рекорд} 53 - Irkutsk Radio Works
- Forme
- Modèle de table profil bas (grand modèle).
- Dimensions (LHP)
- 440 x 272 x 200 mm / 17.3 x 10.7 x 7.9 inch
- Remarques

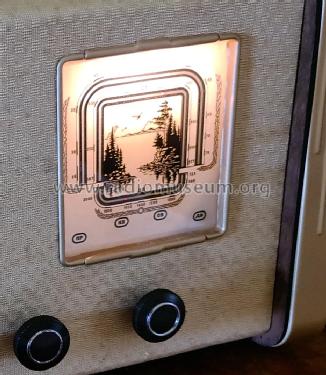

- Frequency range LW: 150-415 kHz (2000-722 m), MW: 520-1600 kHz(577-187,5 m) and SW: 3,95-12,1 MHz(75,9-24,8 m). This radio was manufactured in Berdsk Radio Works (SU) too (see Berdsk) - only the picture (emblem) on the glass scale is different.
- Poids net
- 5.8 kg / 12 lb 12.4 oz (12.775 lb)
- Littérature
- E.A.Levitin "Spravocnik po radiovecsiatelnym prijomnikam" Moscow 1960
- Auteur
- Modèle crée par Zenonas Langaitis. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6 modèles d'appareils, 6 avec des images et 3 avec des schémas.
Tous les appareils de Irkutsk Radio Works
Collections
Le modèle Rekord {Рекорд} fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Irkutsk Radio Works: Rekord {Рекорд} 53
Discussions: 1 | Publications: 5
Hello!
I have one Rekord 53 from the Berdsk Radiofactory that had a completely burned power transformer as I got it.
I now got one made in Irkutsk with a good looking transformer.
I replaced some bad components on that chassis and it is working fine now (at 220V from isolation transformer). All voltages are as shown in the schematics.
Problem is the power transformer gets hot. After like 20 minutes it has 75°C on the bottom and the wax is melting...
Could someone who owns one of these please check the temperature on his device?
I'm just curious if this is normal or if I have another failed transformer.
regards
Markus Zluwa
Markus Zluwa, 29.Dec.20
