Breitbandlautsprecher BPSL 65
Isophon, E. Fritz & Co. GmbH.; Berlin
- Country
- Germany
- Manufacturer / Brand
- Isophon, E. Fritz & Co. GmbH.; Berlin
- Year
- 1984 ??
- Category
- Loudspeaker, headphone or earphone
- Radiomuseum.org ID
- 237945
-
- Brand: Isophon
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- from Radiomuseum.org
- Model: Breitbandlautsprecher BPSL 65 - Isophon, E. Fritz & Co. GmbH.;
- Shape
- Chassis only or for «building in»
- Notes
-
Der BPSL 65 ist ein klassischer Breitband-Lautsprecher, der mit seinem glatten Schalldruckverlauf sehr gut in Filter-losen Lautsprecherboxen eingesetzt werden kann, z.B. in dem Isophon-Vorschlag H510 .
Technische Daten mechanisch:
Typ: Breitband-Lautsprecher
Außenabmessung: 65 x 65 mm
Befestigungs-Abstand: 53 x 53 mm
Bauhöhe: 35 mm
Schwingspule: Ø 15 mm
Magnet: Ø 55 mmElektroakustisch:
Nennbelastbarkeit: 5 / 8 W (ohne Filter)
Resonanzfrequenz: 150 Hz
Übertragungsbereich: 200 – 16.000 Hz
Nenn-Schein-Widerstand: 4 / 8 Ohm
DC-Widerstand: 3,3 / 7,2 Ohm
Magn. Fluss: 0,17 mWb Magn. Induktion: 1,0 T
Empfindlichkeit: 86 dB/W/m
QM / QE / QT: 6,2 / 1,2 / 0,95 (8 Ohm Ausführung)Das Modell wird nicht mehr gefertigt. Die Thiele-Small-Parameter weichen teilweise von den Angaben im Isophon-Katalog der 80er Jahre ab.
- Mentioned in

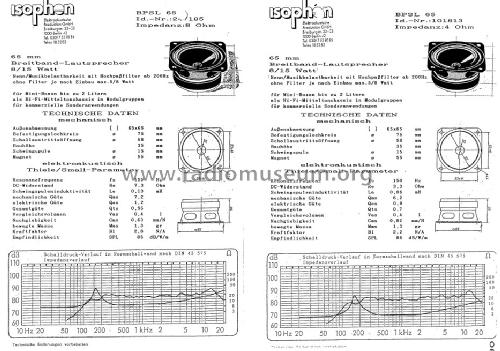

- - - Manufacturers Literature
