Exponential-Hornsystem H530

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1984 ??
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 237846
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Exponential-Hornsystem H530 - Isophon, E. Fritz & Co. GmbH.;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 1000 x 694 x 500 mm / 39.4 x 27.3 x 19.7 inch
  • Notes

  • Der Exponential-Hornlautsprecher basiert auf einem Entwurf des Physikers Dr. Herbert Schmacks aus dem Jahr 1958 (veröffentlich im „Radio-Mentor“) und kann als Subwoofer oder in Kombination mit zwei Satellit-Lautsprechern  als vollwertige Einheit mit sehr gutem Wirkungsgrad  und umwerfendem Bassfundament dienen. Es war Anfang der 70er mein erstes Lautsprecher-Projekt, nach Empfehlung von Hans Herbert Klinger mit einem - vergleichsweise hart eingespannten - Isophon PSL 203/ 35 (8 Ohm, 35 W) ausgerüstet. Damals sogar an einer EL84-Endstufe mit Schmack(e)s versehen.

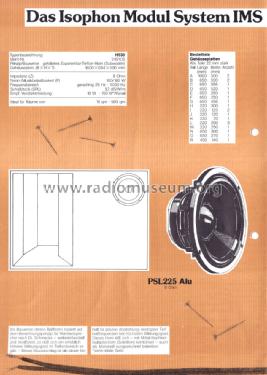

    Technische Daten: H530

    Prinzip Bauweise:                               gefaltetes Exponential-Tiefton Horn (Subwoofer)
                                                                        (Bauweise Dr. Schmacks)
    Frequenzbereich:                                25 - 1.000 Hz
    Nenn-/ Musikbelastbarkeit:                  100/ 180 W
    Schalldruck (SPL):                              92 dB/W/m
    Impedanz:                                          8 Ohm
    Übergangsfrequenz:                             -
    Frequenzweiche:                                 TT direkt (phasenrichtiger Anschluss)

    Bestückung:

    Tiefmittelton-Lautsprecher:                  Ø* 168 mm                  Typ: PSL225/ 8 Alu
    * eff. Membran-Durchmesser

    Gehäuse:                                          Holz/ MDF

    Abmessungen:

    B x H x T:                                           1.000 x 694 x 500 mm



    Bausatz (ohne Gehäuse) bei Koch-Audio, oder komplett als Musikmöbel Horn 1 CX (3.500 €/ Paar, Stand: Juni 2013)

  • Mentioned in
  • - - Manufacturers Literature (Franzis RPB 311)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
