Kugelkalotten-Hochtonstrahler KK 10

Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032694) Speaker-P Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032697) Speaker-P
Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032696) Speaker-P Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032699) Speaker-P
Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032695) Speaker-P Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032698) Speaker-P
Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2372310) Speaker-P Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2372311) Speaker-P
Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2372312) Speaker-P Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 1579038) Speaker-P
Use red slider bar for more.
Kugelkalotten-Hochtonstrahler KK 10; Isophon, E. Fritz & (ID = 2032694) Speaker-P
Isophon, E. Fritz &: Kugelkalotten-Hochtonstrahler KK 10 [Speaker-P] ID = 2032694 1392x1067
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kugelkalotten-Hochtonstrahler KK 10, Isophon, E. Fritz & Co. GmbH.; Berlin:

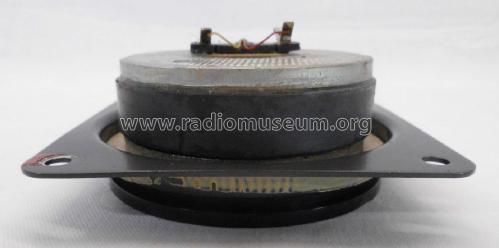

frühe Version, Halteplatte aus Metall

Country:  Germany
Manufacturer / Brand:  Isophon, E. Fritz & Co. GmbH.; Berlin
Brand

Isophon
Year: 1970–1984 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9.5 cm = 3.7 inch
Power out
from Radiomuseum.org Model: Kugelkalotten-Hochtonstrahler KK 10 - Isophon, E. Fritz & Co. GmbH.;
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 95 x 95 x 42 mm / 3.7 x 3.7 x 1.7 inch
Notes

Kugelkalotten-Hochtonstrahler KK 10

Die Isophon Werke, Berlin stellten ihren ersten Kalotten-Lautsprecher bereits 1970 als Kugelkalotten-Mittelhochtöner KK 10 vor. Übertragungsbreich (Urmodell) 800 bis 20.000 Hz, ab 1974 dann 1.000 bis 20.000 Hz. Angeboten als 4 und 8 Ω Ausführung.

Der große Übertragungsbereich in Verbindung mit gutem Wirkungsgrad und dem extrem breiten Abstrahlwinkel:

  • 180° bei  4.000 Hz
  • 120° bei  8.000 Hz
  • 100° bei 16.000 Hz

machte den KK 10 zu einem erfolgreichen Hochtöner in 2- und 3-Wege-Boxen.

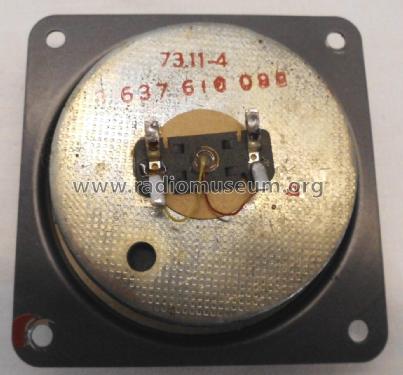

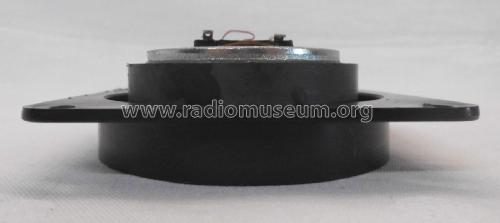

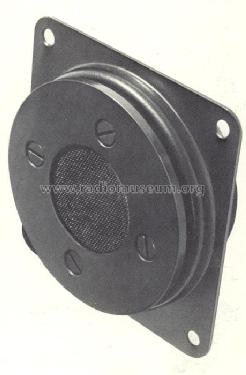

Das Urmodell, erkennbar an 4 sichtbaren Schrauben und einem Metallrahmen (Gewicht 667 Gramm, tats.) wurde bis 1973/74  gefertiget, Modelle ab 1974 hatten dann nur noch 3 sichbare Schrauben und einen Kunststoffrahmen (Gewicht 443 Gramm, tats.).

Der KK 10 verkaufte sich sehr gut. Bereits ab 1975 war, bei Mindestabnahme von 500 Stück, eine hochbelastbare Ausführung ( 80 Watt ) lieferbar. Insgesamt wurde der KK 10 über 14 Jahre gefertigt und immer wieder überarbeitet und geändert. Sein Nachfolger ist der KK 10 neu, der im Prinzip bis heute (Stand 01/2015) als KK 10 Alu erhältlich ist.   Die Katalogangaben sind nicht über die ganze Laufzeit vergleichbar, u.a. wegen der Veränderungen in der Messtechnik (ab etwa 1983 wurde die Angabe der Thiele-Small-Parameter eingeführt).

technische Daten mechanisch:
Typ:  sphärische-Kuppelmembran aus Kunststofffolie
Außenabmessung:  95 x 95 mm
Befestigungs-Abstand: 80 x 80 mm
Bauhöhe: 31 mm
Magnetkern: Ø 25 mm
Membran:   Ø  30 mm
technische Daten magnetisch:
magnet. Induktion: 12.000 Gauß entsprechend 1,2 T
magnet. Fluss:  29.100 Maxwell entsprechend  291 μWb
technische Daten elektrisch:
Nennbelastbarkeit:  50 W*, Sonderauflage ab 1975:  80 W*, nach 1982: 100 W*
Nennbelastbarkeit (ohne Weiche): 4 W
Übertragungsbereich: 800 … 20.000 Hz (ab 1974: 1.000 … 20.000 Hz)
Resonanzfrequenz:   1.100 Hz
Impedanz (5 kHz):  4 Ω,  Typ KK 10/8 = 8 Ω
DC-Widerstand:  3,3Ω, Typ KK 10/8 = 7 Ω
Empfindlichkeit:  90 dB/W/m (angegeben 1980)
Übernahme empfohlen: 3.000 Hz mit 6 dB/ Oktave Weiche (5 μF Kondensator) bzw. 3.600 Hzbei 12 dB/Oktave

* in Verbindung mit entsprechend belastbarem Tieftöner oder Kombination

Preisentwicklung (unverbindliche Preisempfehlung):

  • 1970: DM 29,00 zzgl 11 % MwSt also DM 31,19
  • 1974 und 1975: DM 33,50 zzgl 11 % MwSt also, , DM 37,19

Preis KK 10 Alu (2015): 49 €.

Net weight (2.2 lb = 1 kg) 0.720 kg / 1 lb 9.4 oz (1.586 lb)
Price in first year of sale 32.19 DM
Mentioned in - - Manufacturers Literature (Kataloge 1973, 1975 Preislisten 1971,1974 und 1975)

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
