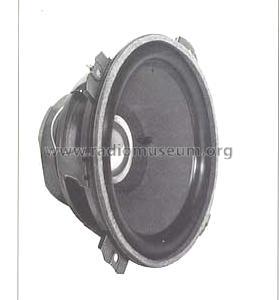

Tiefton-Lautsprecher PSL 245/100

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1978 ?
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 285080
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 24.5 cm = 9.6 inch
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tiefton-Lautsprecher PSL 245/100 - Isophon, E. Fritz & Co. GmbH.;
  • Shape
  • Chassis only or for «building in»
  • Notes

  • Der PSL 245/100 markiert das Ende der PSL 245-Serie mit den Modellen PSL 245, PSL 245/35,
    PSL 245/50, PSL 245/60 und PSL 245/100, die erste Zahl gibt die ungefähre Korbabmessung in [mm] an, die Zahl hinter dem / die Nennbelastbarkeit. Eine wichtige Kenngröße für Lautsprecher ist Größe & Stärke des verwendeten Magneten (was auch ein wichtiger Kostenfaktor ist), die Größe des Magnetkernes variiert aufsteigend von 25mm / 25mm/ 31mm/ 31mm/ 45mm (PSL 245/100). Gleichzeitig sinkt die obere Grenzfrequenz  von 7.000 Hz (PSL 245 + 245/35)/ 5.000 Hz/ 5.000 Hz/ 3.000 Hz.

    Das Modell PSL 245/100 erscheint nur im Katalog 1978 (lt. LuP-Isophon-Archiv Berlin). Ein wichtiger Grund für seine kurze Lebensdauer könnte sein, dass es sich bei den PSL 245er Modellen um Lautsprecher handelt, die von hinten auf die Schallwand geschraubt werden. Im Trend Ende der 70er lag eindeutig die vorzeigbare „offene“ Schallwand ohne oder mit abnehmbarem Gitter. 1979 wurde die Alu-Serie vorgestellt, z.B. PSL 155, PSL 225.

    technische Daten mechanisch:  PSL 245/100
    Lautsprecher-Typ: Tiefton Membran-Lautsprecher
    Korbabmessung: Ø  245 mm
    Befestigungs-Lochkreis: Ø  260 mm
    Bauhöhe:  118 mm
    Schallöffnung: Ø  225 mm
    Schwingspule: Ø  46 mm
    Magnetkern:    Ø  45 mm
    Material: Stahlkorb, Membran beschichtetes Papier

    elektroakustisch:
    Nenn-/Musikbelastbarkeit:  100/ 120 W
    Resonanzfrequenz:  26 Hz
    Übertragungsbereich:  30 – 3.000 Hz
    Nenn-Schein-Widerstand: 4 / 8 Ohm
    Magn. Fluss:  1,23 mWb
    Magn. Induktion:  1,05 T
    Empfindlichkeit:   90 dB/W/m

  • Net weight (2.2 lb = 1 kg)
  • 3.6 kg / 7 lb 14.9 oz (7.93 lb)
  • Mentioned in
  • - - Manufacturers Literature (LuP-Archiv Berlin)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
