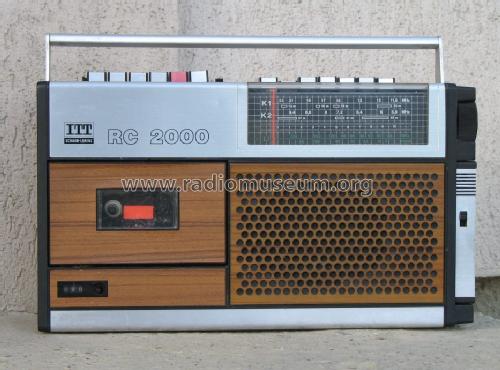

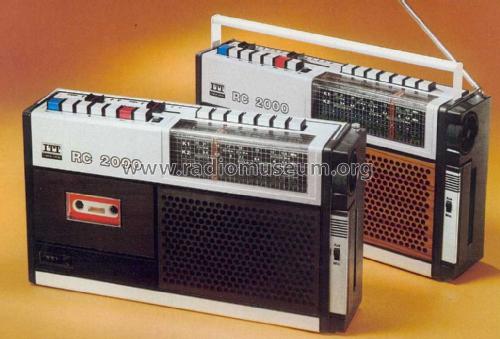

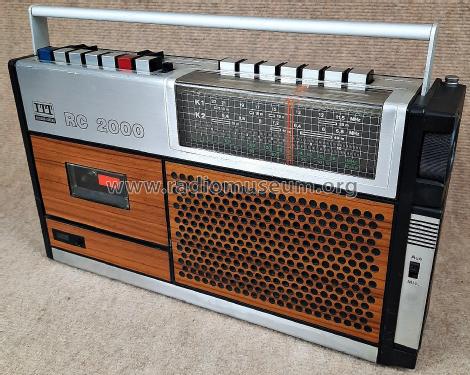

RC 2000; ITT Schaub-Lorenz (ID = 658461) Radio
ITT Schaub-Lorenz: RC 2000 [Radio] ID = 658461 933x680
Select picture or schematic to display from thumbnails on the right and click for download.
For model RC 2000, ITT Schaub-Lorenz:
Thanks for technical assistance Első Zalai Rádiómúzeum Alapítvány ( radio-muzeum.hu), First Zala County Radio Museum Foundation, Hungary, Zalaegerszeg.

Country:  Germany
Manufacturer / Brand:  ITT Schaub-Lorenz
Year: 1973–1976 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 20:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 5 AF stage(s)
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 117; 220 / C: 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.8 W (unknown quality)
from Radiomuseum.org Model: RC 2000 - ITT Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 373 x 220 x 90 mm / 14.7 x 8.7 x 3.5 inch
Notes Übertragungsbereich des Cassetten-Recorders: 40-12500 Hz.
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
External source of data Erb
Source of data Katalog RFP 1973 / Radiokatalog Band 2, Ernst Erb
Mentioned in Handbuch VDRG 1974/1975 (und 1975/76)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from ITT Schaub-Lorenz
Here you find 759 models, 699 with images and 339 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
ITT Schaub-Lorenz: RC 2000
Threads: 1 | Posts: 1
Hits: 727     Replies: 0
itt: Restauration des RC 2000 von 1974
Andreas Borchert
13.Jun.18
  1

ITT Schaub-Lorenz RC 2000 von 1974

Kein Radioempfang.

Der Kassettenrekorder lief nicht mehr.

Zuerst habe ich KONTAKT-Spray 60 PLUS in die Umschalttasten gesprüht und die Tastatur vielfach durchgeschaltet. Ich habe mit dem Spray gute Erfahrungen gemacht, andere wohl weniger.

Der gesamte AM-Bereich lief wieder sehr gut.

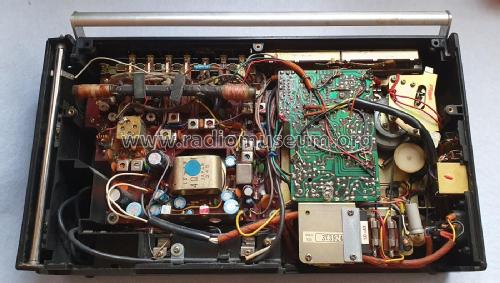

FM nur Rauschen. Der Oszillator lief, aber Fehler in der Eingangsstufe. Mit unterschiedlichen Gewinde-und Blechschrauben kann der Radioteil ausgebaut werden. Dazu muss außerdem die Einheit Lautstärke-und Klangregelung mit zwei Schauben ausgebaut werden. Im ausgebauten Zustand lief jetzt der UKW-Empfang einwandfrei. In die schräg gestellte Platine kann nur bedingt eingesehen werden. Bewegungs- und Verwindungstests konnten keine Unterbrechung des UKW-Empfangs auslösen. Nach dem Wiedereinbau: Kein UKW-Empfang, aber beim Anheben der Platine an der tastenabgewandten Seite um nur 2mm einwandfreier Empfang. Wiederausbau, suche nach Kurzschlusspunkten, Unterbrechungen etc., bei den engen Verhältnissen nichts gefunden. Da habe ich 2 Kunststoffscheiben auf die Messing-3mm-Gewinde-Hülsen geklebt, in die die beiden 3mm-Schrauben ganz rechts die Platine an den Ecken halten. Der Fehler trat auch nach verschieden Test nicht mehr auf. Nicht endlich befriedigend aber praktisch.

Kassettendeck: ein häufiger Fehler bei den alten Decks ist die im Abspielbetrieb falsch einsetzende Endabschaltungsautomatik, hier über ein Relais ausgelöst. Über dem Schwungrad ist das Relais zu sehen. Zwei deutlich sichtbare rote Verbindungsleitungen gehen über das Halteblech. Eine Leitung durchtrennen, und die Abschaltautomatik ist außer Funktion gesetzt. Abspielen, Vor-und Rücklauf liefen jetzt einwandfrei. Der Hauptantriebsriemen war noch in einem guten Zustand. Die eingeschränkte Funktion genügten meinem Freund, dem das Gerät gehört. Anderenfalls hätte das gesamte Kassettenteil ausgebaut werden müssen und eine Reparatur der Abschaltautomatik ist oft nur bedingt erfolgreich (hier: Restmagnetismus!!).

Das Gerät wurde noch sorgfältig gereinigt, eine neue Stabantenne eingebaut und getestet. Von Qualität und Leistung ist dieses Gerät ein Spitzenprodukt.

Andreas Borchert  13. 03. 2018


ITT Schaub-Lorenz: RC 2000
