For model TOURING europa 52150127 rot, ITT Schaub-Lorenz Wien:
Schaub Lorenz Touring Europa, Made in Austria (Ingelen)

Country:  Austria
Manufacturer / Brand:  ITT Schaub-Lorenz Wien
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF125 AF126 AF126 AF136 AF137 AC122 AC122 AD155 AD155
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 4 AF stage(s)
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5x1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: TOURING europa 52150127 rot - ITT Schaub-Lorenz Wien
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Notes

4 Farben:
521501-21 = anthrazit, 521501-23 = weiß, 521501-25 = blau, 521501-27 = rot. Autohalterungsanschluss.

Wir listen alle vier Modelle, da vier verschiedene Typenbezeichnungen vorkommen. Bilder bitte auf das entsprechende Modell (Farbe) laden. Danke.

Dieses Gerät wurde bei ITT Schaub-Lorenz Wien (früher Ingelen) für die EFTA-Freihandelszone hergestellt. Sichtbares Zeichen ist das "Made in Austria" auf der Skala unter dem Lautstärkeregler.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Source of data Radiokatalog Band 2, Ernst Erb

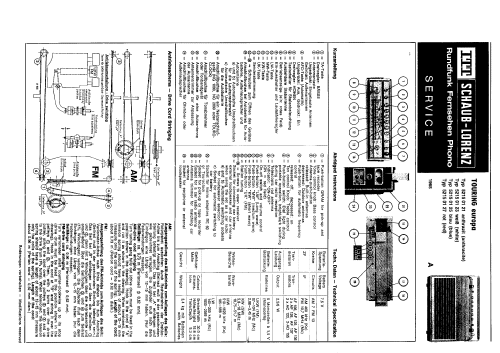

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Gerhard Heigl. See "Data change" for further contributors.



All listed radios etc. from ITT Schaub-Lorenz Wien
Here you find 30 models, 28 with images and 22 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
ITT Schaub-Lorenz: TOURING europa 52150127 rot
Threads: 2 | Posts: 2
Hits: 375     Replies: 0
itt-scha-a: Touring Europa
Egon Strampe
10.Oct.19
  1


Hallo liebe Radiofreunde !
Habe beim Stöbern im Radiomuseum einen Beitrag über den "Touring Europa" von ITT-Schaub Lorenz/ Ingelen gefunden und gelesen dass es nicht sicher ist ob dieses Gerät komplett bei Ingelen Wien hergestellt wurde. JA, wurde er, das weiß ich da ich damals in den frühen 70ern selbst bei der Produktion in Wien in der Bergsteiggasse 17 dabei war. War von 1969 bis zur Schließung 1979 als Radiomechaniker bei Ingelen und habe daher bei vielen dieser und natürlich auch anderer Modelle mitgearbeitet.

Liebe Grüße
Ing. Heinz Lahner


Hits: 2177     Replies: 0
ingelen: ; Touring europa
Gerhard Heigl
05.Feb.04
  1 Dieser Portable von Schaub Lorenz wurde in Österreich gefertigt und zwar von der Fa. Ingelen, die vom ITT-Konzern übernommen wurde. Es ist nicht bekannt ob das Radio in Österreich komplett oder nur teilgefertigt wurde. Am Apparat selbst ist nirgendwo der Name "Ingelen" zu finden.
