Touring Europa 521501xx

ITT Schaub-Lorenz

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1967–1969
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 128023

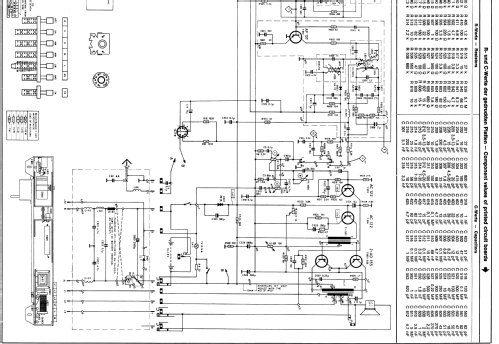

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 10
  • Semiconduttori
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz; 3 Stadi BF
  • N. di circuiti accordati
  • 7 Circuiti Mod. Amp. (AM)     13 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
  • Tensioni di funzionamento
  • Rete più presa di alimentazione, per lo più con batteria o accumulatore / D: 5 x 1,5 / DC 7,5 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Potenza d'uscita
  • 2.5 W (qualità ignota)
  • Materiali
  • Vari materiali
  • Radiomuseum.org
  • Modello: Touring Europa 521501xx - ITT Schaub-Lorenz
  • Forma
  • Apparecchio portatile > 20 cm (senza la necessità di una rete)
  • Dimensioni (LxAxP)
  • 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
  • Peso netto
  • 3.4 kg / 7 lb 7.8 oz (7.489 lb)
  • Prezzo nel primo anno
  • 298.00 DM
  • Bibliografia
  • Handbuch RFP 1967/68 S.337 und 1968/69 S.296 (Thiele)
  • Letteratura / Schemi (1)
  • -- Original-techn. papers.
  • Autore
  • Modello inviato da Wolfgang Bauer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
