Touring Professional 107A 5215 1483

• Paese
• Germania

• Produttore / Marca
• ITT Schaub-Lorenz

• Anno
• 1975/1976

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 132474

• Immagini

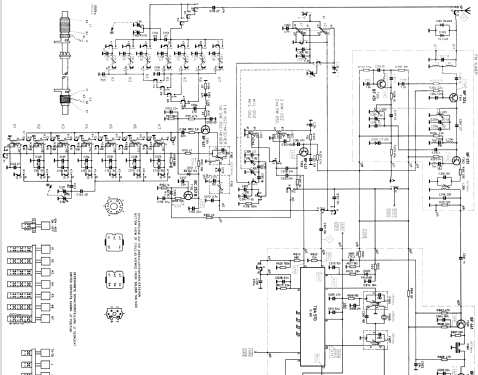

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 10

• Semiconduttori

• Principio generale
• Supereterodina a doppia / tripla conversione; ZF/IF 460/10700 kHz; 2 Stadi BF

• N. di circuiti accordati
• 8 Circuiti Mod. Amp. (AM)     14 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 127; 220 / 6×1,5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 3.5 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Touring Professional 107A 5215 1483 - ITT Schaub-Lorenz

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 325 x 270 x 80 mm / 12.8 x 10.6 x 3.1 inch

• Annotazioni
• 2 ICs, 7 KW-Bänder. Doppelsuper bei KW: ZF= 2030 kHz und 460 kHz. Farbe: stahlgrau. Gerät ist fast identisch mit Touring Professional 107, es hat nur je 1 AM- und FM- ZF-Stufe weniger.

• Peso netto
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Bibliografia
• -- Original-techn. papers. (ITT Schaub-Lorenz Service Informationen)

• Autore
• Modello inviato da Heribert Jung. Utilizzare "Proponi modifica" per inviare ulteriori dati.
