Alimentation secteur stabilisée J27B

Jason (France); Paris

Données
Forum
Images
Collections

  • Année
  • 1965
  • Catégorie
  • Alimentation/stabilisateur de tension ou batterie ou chargeur
  • Radiomuseum.org ID
  • 337583

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 3
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110; 220 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Circuits imprimés
  • De Radiomuseum.org
  • Modèle: Alimentation secteur stabilisée J27B - Jason France; Paris
  • Forme
  • Chassis (pour intégration dans meuble)
  • Dimensions (LHP)
  • 125 x 0 x 70 mm / 4.9 x 0 x 2.8 inch
  • Remarques

  • Les modules décrits ci-dessous sont réalisés par Jason, spécialiste bien connu de la haute fidélité. Ils comprennent essentiellement les éléments suivants, montés sur des plaquettes à câblage imprimé :

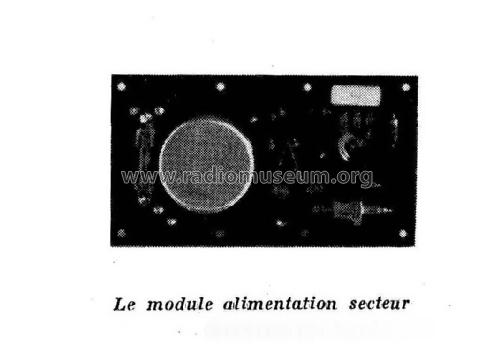

    Une plaquette alimentation secteur alternatif régulée ref. J27B, à 3 transistors et une diode zéner faisant l'objet de ce modèle.

    Les autres modules font l'objet de fiches de modèles différents:
    1° Une tête convertisseuse HF avec CV 3 cages réf J.31-2
    2° Une tête convertisseuse HF avec CV 2 cages réf J.31-1
    3° Un indicateur visuel d'émissions stéréophoniques réf. J.29
    4° Un amplificateur FI-FM équipé de 3 transistors et 2 diodes reférence réf.J.33-1
    5° Un amplificateur FI-FM équipé de 4 transistors et 2 diodes reférence réf.J.33-2
    6° Un décodeur multiplex, équipé de trois transistors et quatre diodes réf. J.28-1
    8° Une plaquette ampli-préampli BF6W à 6 transistors ref. J27A.

    Ce module peut alimenter un module ampli-préampli Jason J27A et le tuner, selon le schéma d'interconnexion.

    Dimensions  : 125 x 70 mm sans le transformateur de dimensions non précisées.

    Le pont redresseur est un modèle BPH 30V/1400mA

    Vendu 65 FRF par Teral.

  • Prix de mise sur le marché
  • 65.00 FRF
  • Auteur
  • Modèle crée par Jean-Pierre Ambroise. Voir les propositions de modification pour les contributeurs supplémentaires.
