• Country
• Germany

• Manufacturer / Brand
• Jotha-Radio, El.-App.-Fabrik Jochen Hüngerle KG (Huengerle); Königsfeld/Schww.

• Year
• 1952/1953

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 92678

• • alternative name: Elektro-Apparate-Fabrik
  • Brand: EAF

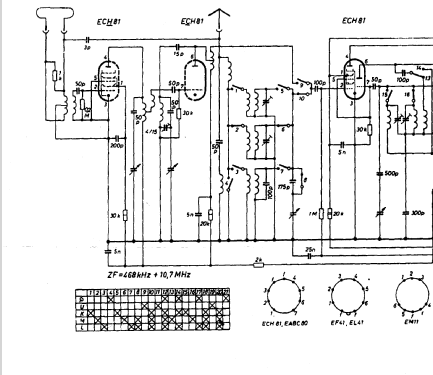

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• ECH81 ECH81 EABC80 EF85 EF41 EL41 EM11

• Main principle
• Superheterodyne (common); ZF/IF 468/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220; 240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Mercedes 265 RL 6973 UW4 RL - Jotha-Radio, El.-App.-Fabrik

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 500 x 345 x 245 mm / 19.7 x 13.6 x 9.6 inch

• Notes

• Gleiches Gerät wie Mercedes 295RLT, jedoch ohne Drucktasten und mit einem Konzert-Lautsprecher (möglicherweise fehlerhafte Prospektangabe: es ist nur ein Gerät ebenfalls mit 2 Lautsprechern bekannt). Mit UKW-Vorstufe und Ratiodetektor. Poliertes Edelholzgehäuse.

• Net weight (2.2 lb = 1 kg)
• 10.5 kg / 23 lb 2 oz (23.128 lb)

• Price in first year of sale
• 265.00 DM

• Mentioned in
• Funkschau Heft 17/1952

• Literature/Schematics (2)
• -- Original prospect or advert

• Author
• Model page created by Hans Peter Ortner. See "Data change" for further contributors.
