Kristall W ; Kapsch & Söhne KS, (ID = 10458) Radio

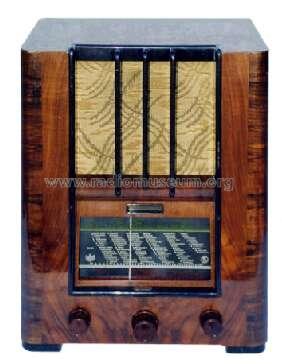

Kapsch & Söhne KS,: Kristall W [Radio] ID = 10458 282x364
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kristall W, Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien

Country:  Austria
Manufacturer / Brand:  Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Year: 1934/1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: E446 E447 E444 E443H 506 Neon_Indicator
Main principle Superheterodyne (common); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Kristall W - Kapsch & Söhne KS, Telephon-
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 350 x 460 x 280 mm / 13.8 x 18.1 x 11 inch
Notes Glimmstab-Anzeige.
Net weight (2.2 lb = 1 kg) 14.4 kg / 31 lb 11.5 oz (31.718 lb)
Price in first year of sale 548.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radio-Amateur Wien (RA, 46), (Österreichischer Radio Amateur, ÖRA) / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Museums Bote, Österr. (Heft 108/2001, S.8, Kurzbeschreibung)


All listed radios etc. from Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Here you find 605 models, 497 with images and 374 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kapsch & Söhne KS,: Kristall W
Threads: 2 | Posts: 3
Hits: 943     Replies: 1
kapsch: Glimmstab-Anzeige Kapsch Kristall
Günter Denoth
08.Apr.17
  1

Hallo werte Forengemeinde,

Ich habe kürzlich einen Kapsch Kristall W erworben, bei dem aber leider die Glimmstab-Anzeige fehlt. In den Schaltplänen hätte ich keine genaue Typenbezeichnung gefunden. Kann mir jemand vielleicht anhand seines Gerätes die genaue Type dieser Glimmstab-Anzeige mitteilen, damit ich diese bestenfalls nachbestücken kann.

Ich danke für sachdienliche Hinweise

Günter Denoth

Wolfgang Bauer
09.Apr.17
  2

Sg. Herr Denoth,

in Ihrem Gerät ist eine Glimmstab-Anzeige (Neon) wie die GJR319Sz29 , GJR312S16 oder ähnliche verbaut.

MfG. WB.


Hits: 1617     Replies: 0
kapsch1: Kapsch Kristall W
Karl Horvath
23.Jan.03
  1 Anschluß für zwei Lautsprecher Anschluß für Elektrodose Abmessungen: 350x460x286 mm , 15 kg Verkaufspreis ATS 548.- Auch mit Röhrenbest: RENS1284, RENS1294, RENS1254, RES964,RGN1054.

Kapsch & Söhne KS,: Kristall W
End of forum contributions about this model
