Lichtnetzempfänger unbekannt

Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385802) Radio Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385803) Radio
Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385804) Radio Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385805) Radio
Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385806) Radio Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385807) Radio
Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385808) Radio
Use red slider bar for more.
Lichtnetzempfänger unbekannt; Kapsch & Söhne KS, (ID = 1385802) Radio
Kapsch & Söhne KS,: Lichtnetzempfänger unbekannt [Radio] ID = 1385802 800x912
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lichtnetzempfänger unbekannt, Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien

Country:  Austria
Manufacturer / Brand:  Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Year: 1930 ? Category: Broadcast Receiver - or past WW2 Tuner

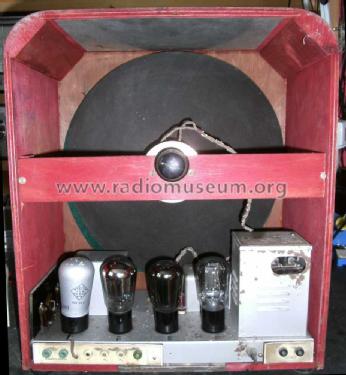

Valves / Tubes 4: REN1004 REN1004 RE134 RGN504
Main principle TRF with regeneration
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 110; 120; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 25 cm = 9.8 inch
Power out
from Radiomuseum.org Model: Lichtnetzempfänger unbekannt - Kapsch & Söhne KS, Telephon-
Material Wooden case

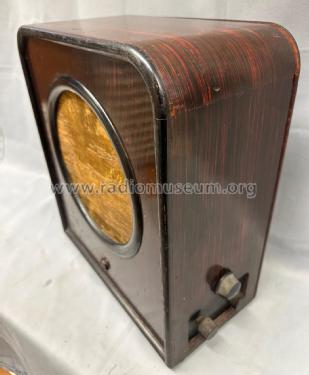

Shape Tablemodel, Tombstone = decorative upright, not cathedral but can have rounded edges.
Dimensions (WHD) 370 x 440 x 190 mm / 14.6 x 17.3 x 7.5 inch
Notes

Bei diesem Gerät sind die R`s und Koppel-C`s nicht verlötet, sondern in Kontaktfedern eingeklemmt. Verdrahtung mit gebundenem Kabelbaum,  Siebkondensatoren sind in einem Block zusammen in einem Blechgehäuse untergebracht.

Die LS-Membrane hat vorne keine Sicke, sondern hängt frei in einem am Gehäuse aufgeklebten Filzring. Der Kopfhörer-Anschluß erfolgt über einen Übertrager.

Das ist die Telefunken Bestückung.
Mit Philips wäre: E483, E483, B409, 1801 richtig.

Net weight (2.2 lb = 1 kg) 3.6 kg / 7 lb 14.9 oz (7.93 lb)

Model page created by Karl Reiter. See "Data change" for further contributors.
