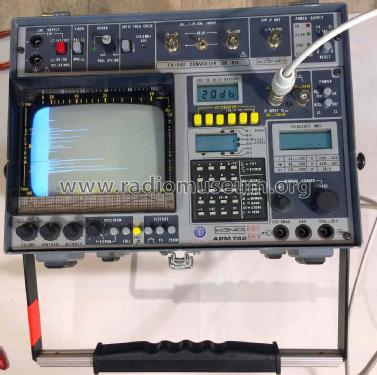

Antennenmessgerät APM 742

Antennenmessgerät APM 742; König Electronic (ID = 2436170) Equipment
Antennenmessgerät APM 742; König Electronic (ID = 1666680) Equipment Antennenmessgerät APM 742; König Electronic (ID = 1666681) Equipment
Antennenmessgerät APM 742; König Electronic (ID = 1666682) Equipment Antennenmessgerät APM 742; König Electronic (ID = 1666683) Equipment
Use red slider bar for more.
Antennenmessgerät APM 742; König Electronic (ID = 1666680) Equipment
König Electronic: Antennenmessgerät APM 742 [Equipment] ID = 1666680 933x609

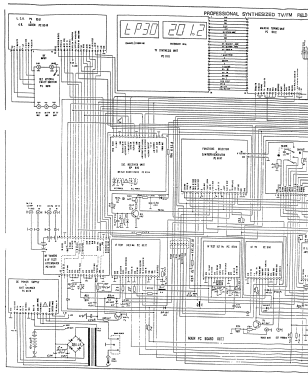

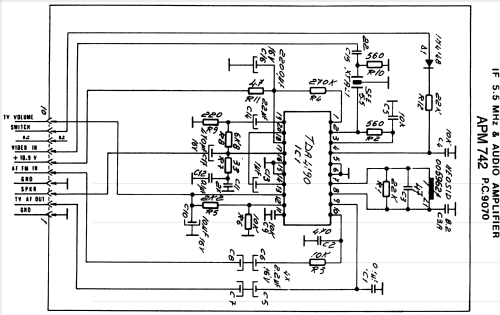

Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennenmessgerät APM 742, König Electronic GmbH; Reichelsheim:
ebay-Auktion 171342693747 Anbieter:okgler

Country:  Germany
Manufacturer / Brand:  König Electronic GmbH; Reichelsheim
Year: 1990 ?? Category: Service- or Lab Equipment
Valves / Tubes 1:
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle PLL, Phase-locked loop
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Line / Storage batteries (perhaps also batteries) / 230 / 12 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Antennenmessgerät APM 742 - König Electronic GmbH;
Material Metal case
Shape Tablemodel, with any shape - general.
Notes

Das König Antennenmessgerät APM742 misst analoge Rundfunksignale

  • Frequenzbereich
    • 47 MHz bis 68 MHz (Ch 2-4 im Band I)
    • 104 MHz bis 862 MHz (Ch S1 bis Ch 69 durchgehend)
  • FM Rundfunksignale
    • 87 MHz bis 108 MHz
  • Video Ein- und Ausgang
  • ZF-Eingang 38,9 MHz
  • TV Stereo- und Zweiton
  • Teletext-Decoder
  • Eingebauter Spektrum-Analysator (Panorama)
  • Pegelmessung über LCD-Anzeige in dBµV
  • Abhör-Ausgang für Kopfhörer.

Vermutlich ein auf die Marke "König" gelabelter Unaohm EP742 (optisch identisch).

Model page created by Daniel Burkei. See "Data change" for further contributors.
