6-D long escutcheon

Kolster; USA

Data
Forum
Pictures
Collections

  • Year
  • 1926/1927
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 45614
    • Brand: International

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • TRF without regeneration; 2 AF stage(s)
  • Tuned circuits
  • 4 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Storage and/or dry batteries
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 6-D [long escutcheon] - Kolster; USA
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 17.5 x 10 x 12 inch / 445 x 254 x 305 mm
  • Notes

  • One dial (primary tuning control knob). Rider lists '01A tubes and a '17A alternative to the '12A. That are of course the abbreviated names used in the 1920s, although not official before ~1931. And the power tubes mentioned in Riders are not necessarily the original types, but reasonable replacements for service. The 1927 Kolster Radio catalog 1927 features the model 6D for $ 89.50.

    By 1927 it could have a UX112A with half of the cathode current than the UX112, but not before.

  • Price in first year of sale
  • 85.00 $
  • External source of data
  • Ernst Erb
  • Circuit diagram reference
  • Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)

 Collections | Museums | Literature

Collections

The model 6-D is part of the collections of the following members.

 Forum

Forum contributions about this model: Kolster; USA: 6-D

Threads: 2 | Posts: 2

Ein großes Problem aller Kolster Geräte aus dieser Periode sind die Antriebsteile aus Zinkguss. Das Material wird im Laufe der Jahre spröde und brüchig. Die Guss-Winkel für Poti, Antennen-Koppler und Umlenkrollen können mit guten Zweikomponenten-Klebern, ggf. mit Stützteilen, repariert werden. Ein größeres Problem ist jedoch die Antriebstrommel der Drehkos. Der Durchmesser der Trommel vergrößert sich um einige Millimeter (bei meinem Gerät um 5mm!). Dies hat zur Folge, dass die Trommel (bzw. die Skala) an den überstehenden Schrauben im Boden schleift oder gar festhängt. Dies kann durch Verkürzen der Schrauben beseitigt werden, so dass sie nicht mehr überstehen.

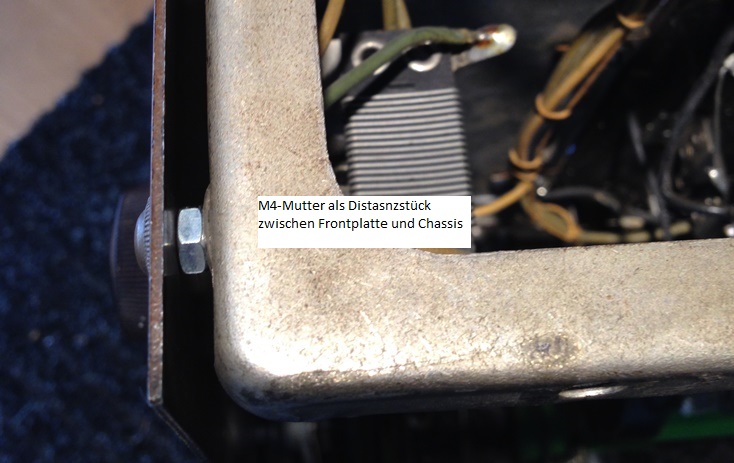

Das nächste Problem ist, das die Trommel gegen die Blende (engl. Escutcheon) der Frontplatte drückt und sich nicht mehr bewegen lässt. Die Frontplatte muss dazu mit deutlichem Abstand zum Chassis montiert werden. Hierzu feilt man entsprechende Langlöcher in die oberen Befestigungswinkel. Hierdurch erreicht man ca. 5mm Abstand zwischen Frontplatte und Chassis. Bei den beiden unteren Schrauben hinterlegt man entweder Scheiben oder eine 4mm Mutter zwischen Frontplatte und Chassis.



Leider hat die Frontplatte aber auch die Tendenz sich nach innen zu wölben, so dass die Trommel immer noch festhängt oder schleift. Abhilfe bringt ein ähnlicher Winkel wie an den Seiten, den man aber in der Mitte über der Trommel anschraubt. Der muss so justiert werden, dass er den mittleren Teil der Frontplatte auf Distanz hält. Hierzu muss man ein 3,5mm Loch mit Senkkopf im oberen Teil des Drekogehäuses bohren und den Winkel darunter festschrauben, s. Foto.



Auch ein typisches Problem bei Kolster (wie auch bei vielen Geräten aus dieser Zeit) sind die drahtgewickelten Widerstände (600 – 800 Ohm) zum Gitter der ersten beiden HF-Röhren. Die Drähte korrodieren über die Jahre und werden brüchig, was man bei näherer Betrachtung auch schon sehen kann. Bei Kolster sind sie aber mit Papier umwickelt, so dass dieser Fehler nicht sofort ins Auge fällt.

Attachments

Rolf Beckers, 20.Apr.15

Weitere Posts (1) zu diesem Thema.

Maße: 490 / 270 / 310 ; 4-Kreis Geradeaus o.Rückkopplg.; Mittelwelle; 6 Röhren: UX201A / UX201A / UX201A / UX201A / UX201A / UX171(A);

Konrad Birkner † 12.08.2014, 05.Mar.04
