Rhapsody Super 8, Carmina, Starlight, Scarlet, Golden VP21

• Paese
• Gran Bretagna (Regno Unito)

• Produttore / Marca
• Kolster Brandes Ltd. (KB, K.B., ITT); Foots Cray; GB

• Anno
• 1963

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 235825

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 0

• Valvole
• Y25

• Numero di transistor
• 8

• Semiconduttori
• 2G344 2G345 2G345 2G374 2G374 2G381 2G339

• Principio generale
• Supereterodina (in generale); ZF/IF 470 kHz

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Batterie a secco / 2 x 4.5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Potenza d'uscita
• 0.5 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Rhapsody Super 8, Carmina, Starlight, Scarlet, Golden VP21 - Kolster Brandes Ltd. KB, K.B.,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 250 x 180 x 90 mm / 9.8 x 7.1 x 3.5 inch

• Annotazioni

• Alternative types of Semiconductors; See photo of extract from service sheet.
  Transistor TX4 is a Y25 and is used as a detector diode.

  Uses a single PP11 Battery (consists of 2 sections of  4.5 V).

  As well as a car aerial socket this radio is fitted with an earphone/tape socket.

  There were other colour versions of this radio, explained here in an extract from "Radio! Radio!" third edition;

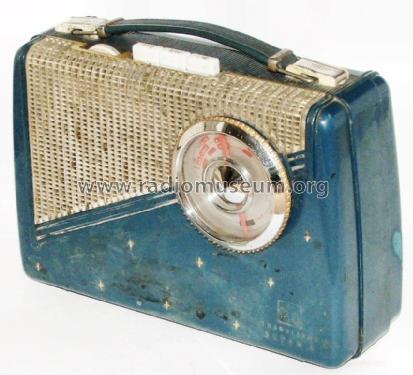

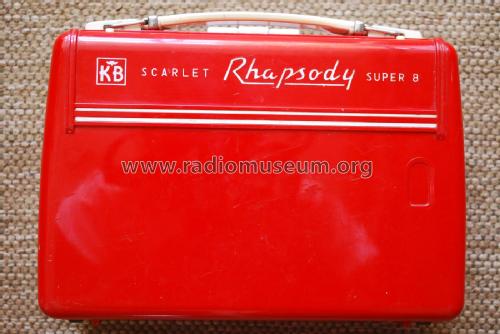

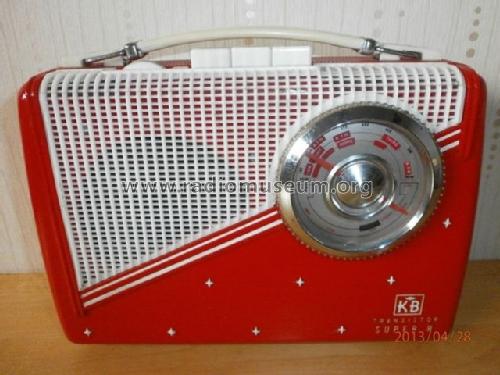

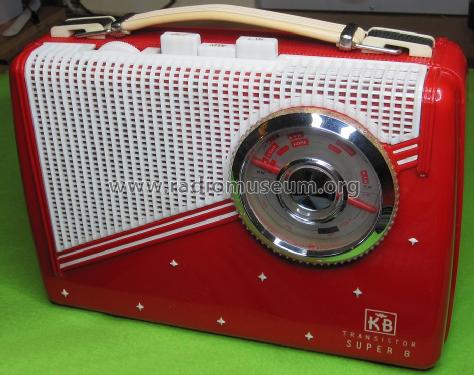

  "VP21 (Rhapsody Super 8)... Plastics cabinet available in Venetian red with chrome trim (Carmina), midnight blue with chrome trim (Starlight), clear red and white (Scarlet) and pearl white and gilt trim (Golden)".

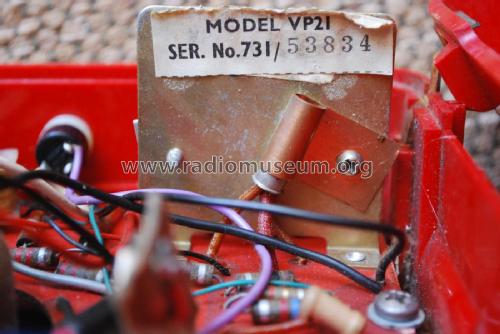

  KB service note;

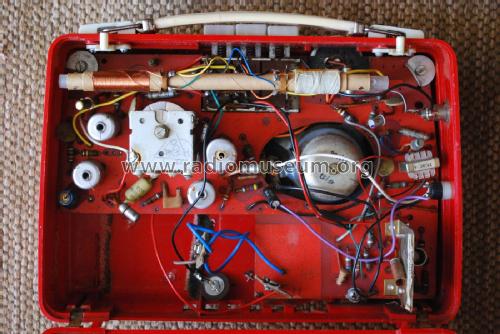

  The model VP21 has a thin ferrite rod with windings mounted on paxolin tube, and is fitted with 8 transistors.

• Prezzo nel primo anno
• 13.65 GBP

• Bibliografia
• Radio! Radio! (Page 260)

• Autore
• Modello inviato da Mike Edwards † 25.10.21. Utilizzare "Proponi modifica" per inviare ulteriori dati.
