Koffersuper KS4241B

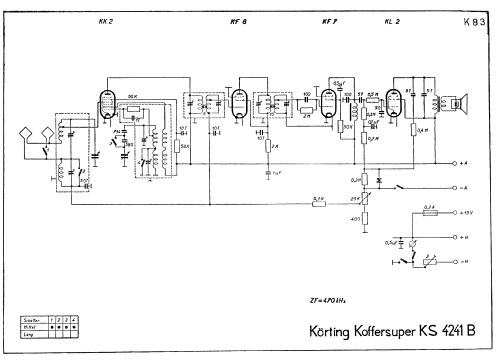

Koffersuper KS4241B; Körting-Radio; (ID = 44768) Radio

Koffersuper KS4241B; Körting-Radio; (ID = 4719) Radio

Koffersuper KS4241B; Körting-Radio; (ID = 2425058) Radio
Koffersuper KS4241B; Körting-Radio; (ID = 319) Radio
Use red slider bar for more.
Koffersuper KS4241B; Körting-Radio; (ID = 319) Radio
Körting-Radio;: Koffersuper KS4241B [Radio] ID = 319 609x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model Koffersuper KS4241B, Körting-Radio; Leipzig, später Grassau

Country:  Germany
Manufacturer / Brand:  Körting-Radio; Leipzig, später Grassau
alternative name

Dietz & Ritter GmbH, Dr.
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: KK2 KF8 KF7 KL2
Main principle Superheterodyne (common); ZF/IF 470 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Koffersuper KS4241B - Körting-Radio; Leipzig, später
Material Various materials
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 350 x 215 x 465 mm / 13.8 x 8.5 x 18.3 inch
Notes Rahmenantenne eingebaut.
Price in first year of sale 315.00 RM
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Körting-Radio; Leipzig, später Grassau
Here you find 727 models, 574 with images and 419 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Körting-Radio;: Koffersuper KS4241B
Threads: 1 | Posts: 2
Hits: 369     Replies: 1
korting: Falsche Bilder zum Modell KS4241B?
Wolfgang Eckardt
08.Sep.19
  1

Ein typisches Kennzeichen des Körting-Koffersupers 4241B ist ein kleines Voltmeter auf dem Bedienfeld rechts oben, mit dem die Heizspannung kontrolliert werden kann. Das ist auf dem Katalogbild zu erkennen. Die anderen Original-Modellbilder zeigen das aber nicht. An der Stelle, wo das Voltmeter sein müsste, ist ein Knopf zu sehen. Da ist  beim Nachfolgemodell KS6240B ein Kippschalter für "Klang" (oder vielleicht auch ein Drehschalter mit Knopf?).

Nun gehe ich davon aus, dass die Bilder von Herrn Fischer auf der falschen Modellseite stehen und zum KS6240B gehören. Entscheidender Unterschied ist die Röhrenbestückung: KS4241B mit 4 Röhren (KL2 Endstufe), KS6240B mit 5 Röhren (KDD1  Endröhre). Da diese Modellbilder nicht aus der Sammlung von Herrn Fischer stammen sondern auf einem Sammlermarkt aufgenommen wurden, lässt sich der Widerspruch wohl nicht so einfach lösen - es sei denn, es gibt Besitzer der Modelle, die Aussagen dazu machen können.
Die Bilder wurden verschoben zum KS6240B.

Danke für zusätzliche Infos.

Wolfgang Eckardt







Wolfgang Eckardt
12.Sep.19
  2

Die Bilder zu beiden Körting-Modellen wurden geordnet. Zum diesem ersten Körting-Kofferradio-Modell KS4241B wären natürlich Originalbilder erwünscht..

W.E.
