Supra-Selector SB4345W

Supra-Selector SB4345W; Körting-Radio; (ID = 4750) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 14365) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 14366) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 14367) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37450) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37451) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37452) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37456) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37457) Radio

Supra-Selector SB4345W; Körting-Radio; (ID = 37458) Radio
Supra-Selector SB4345W; Körting-Radio; (ID = 268351) Radio Supra-Selector SB4345W; Körting-Radio; (ID = 159471) Radio
Supra-Selector SB4345W; Körting-Radio; (ID = 159478) Radio Supra-Selector SB4345W; Körting-Radio; (ID = 159476) Radio
Supra-Selector SB4345W; Körting-Radio; (ID = 159472) Radio Supra-Selector SB4345W; Körting-Radio; (ID = 707868) Radio
Supra-Selector SB4345W; Körting-Radio; (ID = 159474) Radio Supra-Selector SB4345W; Körting-Radio; (ID = 23695) Radio
Supra-Selector SB4345W; Körting-Radio; (ID = 1199119) Radio Supra-Selector SB4345W; Körting-Radio; (ID = 1199120) Radio
Use red slider bar for more.
Supra-Selector SB4345W; Körting-Radio; (ID = 268351) Radio
Körting-Radio;: Supra-Selector SB4345W [Radio] ID = 268351 636x539
Select picture or schematic to display from thumbnails on the right and click for download.
For model Supra-Selector SB4345W, Körting-Radio; Leipzig, später Grassau

Country:  Germany
Manufacturer / Brand:  Körting-Radio; Leipzig, später Grassau
alternative name

Dietz & Ritter GmbH, Dr.
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ACH1 RENS1294 AB1 RENS1284 RES964 RGN1064
Main principle Superheterodyne (common); ZF/IF 485 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Supra-Selector SB4345W - Körting-Radio; Leipzig, später
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 483 x 429 x 330 mm / 19 x 16.9 x 13 inch
Notes Pultskala. Abstimmanzeige durch Glimmlampe.
Net weight (2.2 lb = 1 kg) 21 kg / 46 lb 4.1 oz (46.256 lb)
Price in first year of sale 370.00 RM
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 1, Ernst Erb

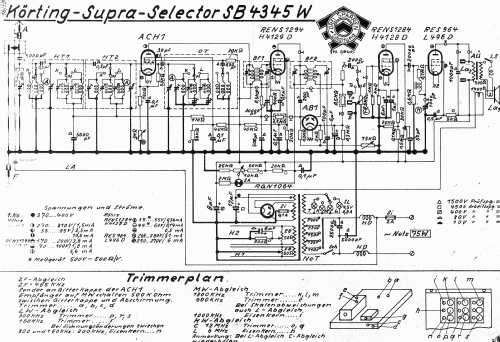

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Körting-Radio; Leipzig, später Grassau
Here you find 727 models, 575 with images and 422 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Körting-Radio;: Supra-Selector SB4345W
Threads: 1 | Posts: 5
Hits: 2781     Replies: 4
korting: SB4345W ;Supra-Selector; Seltsamer Fehler
Konrad Birkner † 12.08.2014
09.Nov.06
  1

Dieses schöne Gerät spielte nicht mehr laut.
Kein Wunder: Fast die gesamte Membran des 22cm elektrodynamischen Lautsprechers fehlte!

Alles übrige war perfekt intakt: Kabel, Holz, Stoff... nur die Membran.

Mäuse? Nein, viel kleiner: winzige nußschalenartige Gebilde: Halbkugeln, hohl, von ca 3-4 mm Durchmesser verrieten, dass hier Schildläuse am Werk gewesen sein mussten. Warum ihnen ausgerechnet das Membranpapier zusagte, wird uns ewig verschlossen bleiben. Die Tierchen sind auch längst fort.

Das Gerät bekam einen zufällig vorhandenen Ersatz gleichen Durchmessers und gleicher Erregerwicklung.  Der Widerstand ist bis auf 10% gleich, und da der Wickelraum auch vergleichbar ist, gehe ich von annähernd vergleichbarer Windungszahl aus.

Das praktische Ergebnis überzeugt ebenfalls.  Aber:

Meine Tierliebe hält sich in Grenzen...

Eilert Menke
14.Aug.07
  2

Hallo Konrad,

leider gibt das kleine Bild nicht viel her. Schildläuse werden es aber mit Sicherheit nicht gewesen sein, da diese ein völlig anderes Freßschema haben. Auch fehlen die typischen Stoffwechselendprodukte. Ich vermute vielmehr, daß es sich bei Deinen Feinschmeckern um die Larven einer Gattung der Familie des Speckkäfers bzw. des Museumskäfers handelt. Interessant wäre hierbei noch die genaue Zusammensetzung der Papiermischung der Membrane zu erfahren, da diese Geschöpfe hauptsächlich tierische Substanzen bevorzugen. Aber es können ja durchaus z.B. auch Wollstoffreste als Zuschlag in der Papiermühle verarbeitet worden sein.

Bemerkenswert ist der Angriff auf den LS allemal. Wahrscheinlich lag in dem Zimmer, in dem das Radio lange Zeit stand, kein Orientteppich. Normalerweise vergreifen sich diese Käferlarven nämlich immer daran (die wissen, was gut - und teuer - ist, hi).

Gruß

Eilert

Konrad Birkner † 12.08.2014
17.Aug.07
  3

Danke Eilert,

das klingt durchaus schlüssig bis auf eines: die reichlich vorhanden gewesenen "Schilder".  Darüber konnte ich bei den anderen Käfern nichts finden.

Hier nochmal ein größeres Bild dieser Schalen

???

Gruß
KoBi

Wolfgang Bauer
20.Aug.07
  4


Hallo Konrad,

da hast Du aber einen seltenen Käfer in Deinem Gerät gehabt.
Ich habe meinen Cousin, der sich der Käferkunde (Coleoptera) verschrieben hat, über Deinen Schädling befragt.
Das hat auch gleich ein ganzes Käferkundler-Forum beschäftigt.
Wahrscheinlich ist es ein "Niptus hololeucus" (Messingkäfer) gewesen.

Siehe ==> Messingkäfer

MfG. WB.

Konrad Birkner † 12.08.2014
21.Aug.07
  5

Danke, Wolfgang. Ist ja interessant.

Nur gut, dass das fragliche Gerät über 20 Jahre lang unberührt zusammen mit anderen Radios in einem trockenen Raum lagerte. Kein weiteres Gerät oder auch der Raum zeigte irgendeinen ähnlichen Befall. Somit gehe ich davon aus, dass die Tierchen schon ausgestorben waren ehe das Gerät eingelagert wurde (ca 1985).

Nochmals meinen Dank, insbesondere auch an Deine Coleologen.
mfG,
KoBi


Körting-Radio;: Supra-Selector SB4345W
End of forum contributions about this model
