• Paese
• Australia

• Produttore / Marca
• Kriesler Radio Company; Newtown (Sydney)

• Anno
• 1946/1947

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 179815

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 6J8G 6U7G 6B6G 6V6G 5Y3G

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220; 240 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 8 inch = 20.3 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 11-5A - Kriesler Radio Company;

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Annotazioni

• "5 valve A.C. D/W Table Model, sealed for protection and fully enclosed, giving beauty back & front, employs 3 way acoustical system, short-wave log on dial, full A.V.C., inverse feedback, eight inch permag. speaker, proofed against dust, insects, rodents, moisture & tampering."

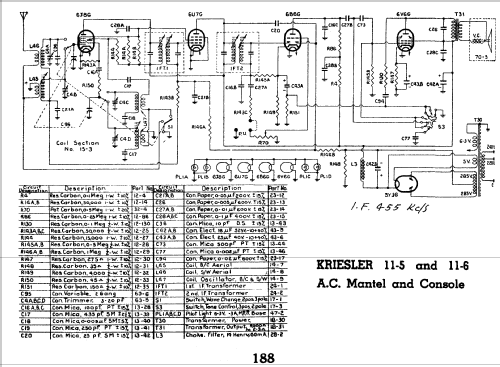

  • CIRCUIT: As on circuit 11-5.
  • COIL KIT: Part No. 15-3 (AWA Tuning Condenser).
  • DIAL GLASSES: Part No. 50-18 (S/W Section). Part No. 50-17 (B/C Section).
  • SPEAKER: Part No. 70-5 (8" Permanent magnet type).
  • OUTPUT TRANS.: Part No. 18-31.
  • POWER TRANS.: Part No. 18-30 (H.T. 285v. each side of centre tap).

• Prezzo nel primo anno
• 32.55 AUS £

• Riferimenti schemi
• Australian Official Radio Service Manual Vol. V

• Bibliografia
• Radio & Electrical Retailer, Australia (Vol. 23, No. 17. (524th issue), 9/5/1946.)

• Letteratura / Schemi (1)
• - - Manufacturers Literature (Kriesler Technical Service Instructions.)

• Letteratura / Schemi (2)
• Australian Official Radio Service Manual AORSM (Volume 5, 1947, Page 188 & Volume 6, 1948, Page 264)

• Letteratura / Schemi (3)
• Mingay's "Radio Diagram & I.F. Index (.)

• Autore
• Modello inviato da Stuart Irwin. Utilizzare "Proponi modifica" per inviare ulteriori dati.
