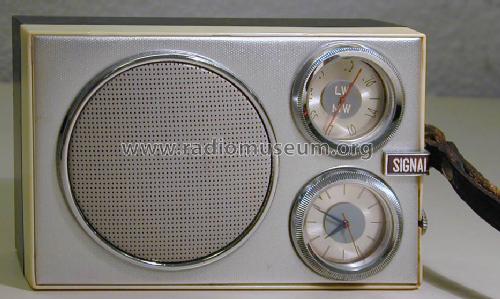

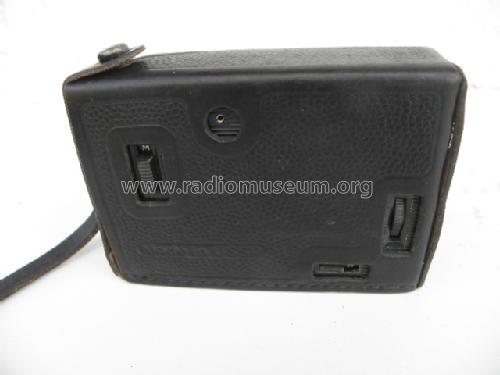

Signal 601

• Land
• Soviet Union (UdSSR)

• Hersteller / Marke
• Leningrad NOVATOR Works

• Jahr
• 1975/1976

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 98439

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 7

• Halbleiter
• ГТ309 ГТ309 ГТ309 МП41 МП41 МП41 МП41

• Hauptprinzip
• Superhet allgemein; ZF/IF 465 kHz

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Langwelle, Mittelwelle (LW+MW).

• Betriebsart / Volt
• Trockenbatterien / 9 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 6 cm = 2.4 inch

• Belastbarkeit / Leistung
• 0.15 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: Signal 601 - Leningrad NOVATOR Works

• Form
• Kleines Reisegerät oder «Taschengerät» < 20 cm.

• Abmessungen (BHT)
• 130 x 85 x 38 mm / 5.1 x 3.3 x 1.5 inch

• Bemerkung

• Schaltuhr mit Federaufzug SIM Kaliber 2608. In der DDR im Handels-Angebot.

  Siehe auch Exportversion Comix 601.

  Timer with spring winding.

• Nettogewicht
• 0.5 kg / 1 lb 1.6 oz (1.101 lb)

• Originalpreis
• 190.00 Mark

• Literaturnachweis
• radio fernsehen elektronik H.23/1975

• Literatur/Schema (1)
• -- Schematic

• Autor
• Modellseite von Ervé Leclercq angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 25 Modelle, davon 24 mit Bildern und 19 mit Schaltbildern.
  Alle gelisteten Radios usw. von Leningrad NOVATOR Works
