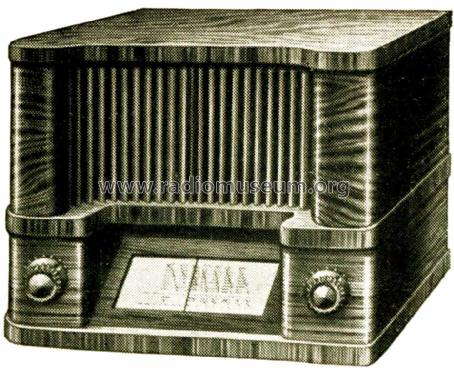

Bürgermeister GW

Bürgermeister GW; Loewe-Opta; (ID = 122547) Radio

Bürgermeister GW; Loewe-Opta; (ID = 1085565) Radio
Bürgermeister GW; Loewe-Opta; (ID = 1340777) Radio Bürgermeister GW; Loewe-Opta; (ID = 1340787) Radio
Bürgermeister GW; Loewe-Opta; (ID = 1580047) Radio Bürgermeister GW; Loewe-Opta; (ID = 1580048) Radio
Use red slider bar for more.
Bürgermeister GW; Loewe-Opta; (ID = 1340777) Radio
Loewe-Opta;: Bürgermeister GW [Radio] ID = 1340777 427x342
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bürgermeister GW, Loewe-(Opta); Deutschland:

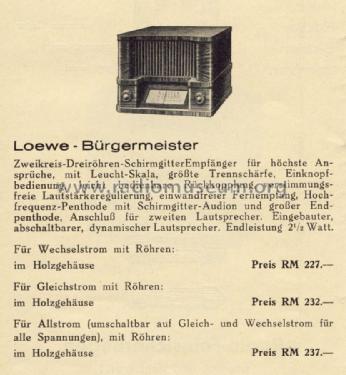

Ernst Roese Bremen, Radio Grosshandlung 1935

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1934/1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: WG37 Urdox optional 26NG
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Bürgermeister GW - Loewe-Opta; Deutschland
Material Wooden case
Dimensions (WHD) 400 x 370 x 340 mm / 15.7 x 14.6 x 13.4 inch
Notes Pultskala
Price in first year of sale 232.00 RM
Collectors' prices
Source of data Radio-Katalog Fricke 1934/35 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + Schenk
Mentioned in Radio-Katalog, Mix & Genest Hansawerke, 1935


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1566 models, 1294 with images and 1146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Loewe-Opta;: Bürgermeister GW
Threads: 1 | Posts: 1
Hits: 1434     Replies: 0
loewe-opta: GW (G); Bürgermeister und Loewe-Röhre WG37
Ernst Erb
29.Jun.05
  1 Ich bin wegen einer Röhrengeschichte gerade auf dieses Modell,
Loewe

Bürgermeister GW (G)

von 1934/35 und auf das entsprechende Wechselstrom-Modell, Bürgermeister W, gestossen, das auch noch ein Bild des Modelles zeigt.
http://www.radiomuseum.org/dsp_modell.cfm?model_id=2613

Aber ich bin ziemlich sicher, dass es in Serienproduktion weder die Röhre WG37 noch das Modell Bürgermeister gab. Die Röhre WG37 ist auch schon fälschlicherweise WG27 genannt worden. Die Gleichrichterröhre 26NG ist aber ein klarer Fall - und natürlich die Röhren WG33, WG34, WG35 und WG36.

Trotzdem finden Sie je einen Schaltplan auf dem Modell.
Natürlich haben wir die beiden Zweikreiser-Modelle Bürgermeister und die Röhre WG37 zu belassen, denn sie stehen z.B. im Radio-Katalog Fricke von 1934/35. Den Schaltplan für Bürgermeister mit der WG37 gibt es im Lange-Nowisch.

Mit der WG35 und WG36 gibt es immerhin die beiden Varianten von Botschafter (1934/35), den Patrizier (1935/36) und Opta 537GW (1936/37) mit dem schönen Gehäuse. Die WG34 kommt inkl. Varianten in acht Modellen vor (Ratsherr, Gildemeister und Strommeister), die WG33 aber wiederum nur bei Edda von 1933. Die WG33 ist eine Doppeltriode-Pentode mit integrierten Bauteilen, nämlich 6 Widerständen und 3 Kondensatoren.
