Stereo-Konzertgerät LO11 92061 (92060)

Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 336783) Radio

Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 336784) Radio

Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 336785) Radio

Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 336786) Radio
Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1282899) Radio Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 443126) Radio
Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1281845) Radio Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1285304) Radio

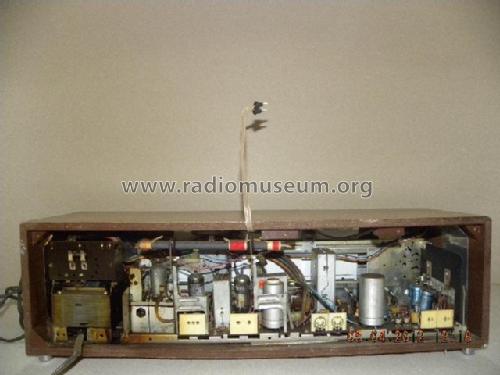

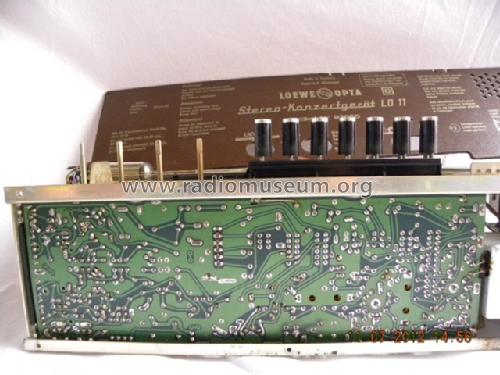

Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1285328) Radio Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1285329) Radio
Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1826244) Radio Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1826247) Radio
Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1826248) Radio Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1826249) Radio
Use red slider bar for more.
Stereo-Konzertgerät LO11 92061 ; Loewe-Opta; (ID = 1282899) Radio
Loewe-Opta;: Stereo-Konzertgerät LO11 92061 [Radio] ID = 1282899 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo-Konzertgerät LO11 92061 (92060), Loewe-(Opta); Deutschland

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECC85 ECH81 EAF801 EMM803
Semiconductors (the count is only for transistors) 13: BC149 BC148 BC108 AC187 AC188
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Stereo-Konzertgerät LO11 92061 - Loewe-Opta; Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 535 x 165 x 165 mm / 21.1 x 6.5 x 6.5 inch
Notes

Stereo-Steuergerät. Vollstereo; NF-Verstärker mit 2 Endstufen je 4 W; zwei Lautsprecherboxen (315×175×160 mm) gehören zum Lieferumfang. Ohne Stereo-Decoder hat das Gerät die Typenbezeichnung 92060 und nur 10 Transistoren. Jeder Transistor ist 2x vorhanden. Transistoren im Decoder sind nicht gelistet.

Der Typ 92 061 mit Decoder 72941 ist die Stereoausführung von Typ 92 060. Das Schaltbild wird unter Stereo-Decoder 72941 (ID117693) geführt.

Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
External source of data erb
Source of data Handbuch VDRG 1967/1968
