• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1953

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 169421

• • Brand: SEL

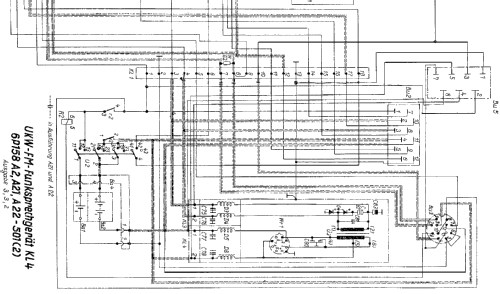

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 22

• Valves / Tubes
• DF906 DF904 DL907

• Main principle
• Transceiver; ZF/IF 10700 / 2000 kHz; 1 AF stage(s)

• Tuned circuits
• 13 FM circuit(s)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 1,5 & 4,5 Volt

• Loudspeaker
• - For headphones or amp.

• from Radiomuseum.org
• Model: KL-4 - Lorenz; Berlin, Zuffenhausen u

• Dimensions (WHD)
• 285 x 115 x 350 mm / 11.2 x 4.5 x 13.8 inch

• Notes
• Sprechfunkgerät für das 2m-Band (Bereiche 156,3-156,6, 162,9-163,4, 172,0-172,7 MHz). Sechs Kanäle schaltbar (kanalabstand 100 bzw. 200 kHz) Wechselsprechen, FM, Sender >=0,4W Leistung. Röhren pro Typ nur einmal angegeben.

  Diese Akkus die hier verwendet wurden sind Silber-Zink-Akkus mit 1,5 Volt.
  Name bei BOS: Funksprechgerät a

• Net weight (2.2 lb = 1 kg)
• 8.3 kg / 18 lb 4.5 oz (18.282 lb)

• Source of data
• - - Manufacturers Literature

• Literature/Schematics (1)
• Funkgeschichte der GFGF (Heft 259/2021 Seiten 223-232)

• Author
• Model page created by Georg Nowak. See "Data change" for further contributors.
