Kurzwellenempfänger E5-30 6P203A9

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1956–1965 Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 11: E88CC EBC91 ECH81 EF93 EF94 150C2
Main principle Superhet with RF-stage; ZF/IF 472 kHz; 2 AF stage(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
Power out
from Radiomuseum.org Model: Kurzwellenempfänger E5-30 6P203A9 - Lorenz; Berlin, Zuffenhausen u
Material Metal case
Shape Boatanchor (heavy military or commercial set >20 kg).
Dimensions (WHD) 542 x 304 x 396 mm / 21.3 x 12 x 15.6 inch
Notes Coverage 1.5 to 30 MHz in five ranges, AM/CW/FSK (BFO), variable IF filter 0.3 to 6.0 kHz, S-Meter, noise limiter, line out. Also part of the radioteletype system Lorenz 6P304. Only few sets made.
Net weight (2.2 lb = 1 kg) 40.5 kg / 89 lb 3.3 oz (89.207 lb)
Mentioned in -- Schematic (Schaltplan mit Bearbeitungsdatum 5.6.56 & geprüft am 10.10.56)

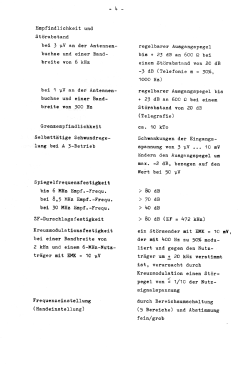

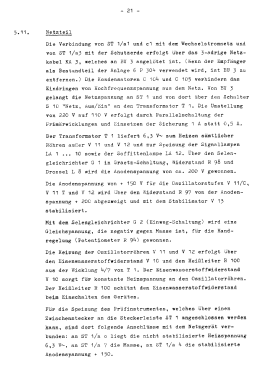

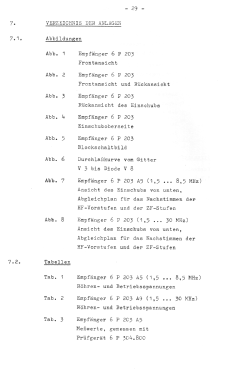

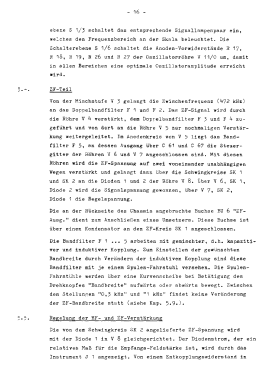

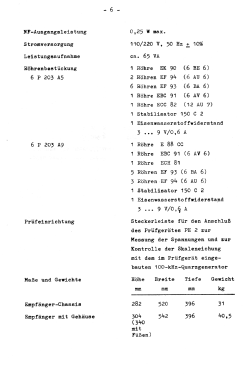

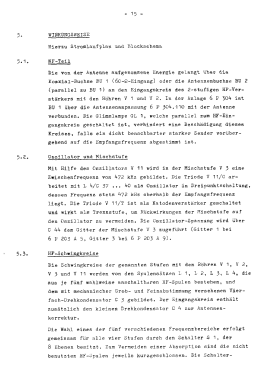

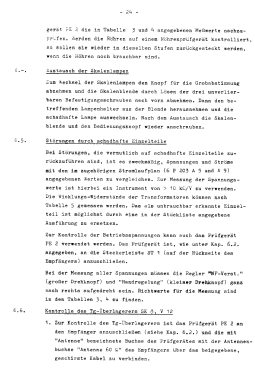

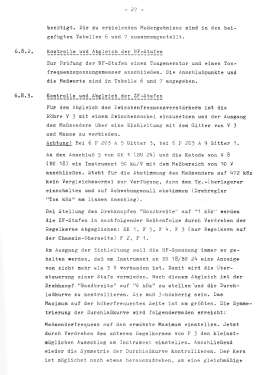

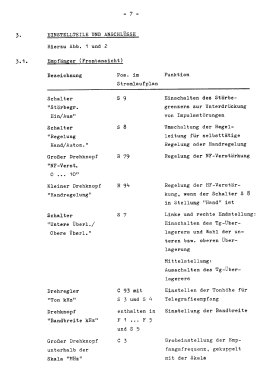

Literature/Schematics (1) -- Original-techn. papers. (0523-5028/2D, Ausg. 10.63)

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 710 models, 562 with images and 340 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Lorenz; Berlin,: Kurzwellenempfänger E5-30 6P203A9
Threads: 1 | Posts: 1
Hits: 1307     Replies: 0
lorenz: 6P203A9/E5-30: Anschlußbelegung Versorgungsleiste
Eilert Menke
24.Jan.12
  1

Oft fehlt die Netzleitung und verschiedentlich wurde ich bereits nach der Belegung der Buchsenleiste der Netzstromverbindung zur alleinigen Inbetriebnahme des Empfängers angefragt. In Ermangelung eines scanfähigen Planes hier die Belegung in Textform:

Brücke zwischen 5c - 6c,
Brücke zwischen 6a - 6b,
Netzleiter auf 1a, dito auf 1c,
Schutzleiter auf 3a und Gehäuse der Buchsenleiste

Sämtliche Komponenten dieser 30pol. Steckverbindung sind neu bei Reichelt, Conrad, Schuricht etc. zu beziehen.

Haftungsausschluß: Alle Angaben natürlich ohne Gewähr, Irrtümer vorbehalten! Sie sind für Ihr Tun selbst verantwortlich!
