Fernseh-Empfänger (Kontroll-) 6P515

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1950
perfect model
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 252011
    • Brand: SEL

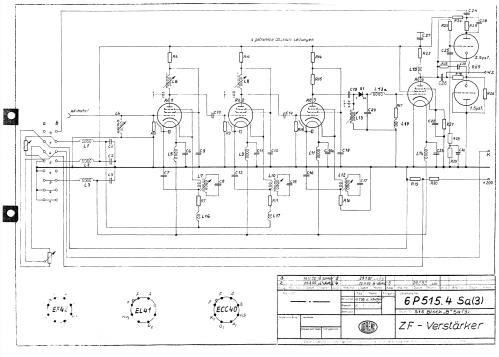

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 24
  • Main principle
  • Superhet with RF-stage; ZF/IF 25700 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Fernseh-Empfänger 6P515 - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 690 x 440 x 540 mm / 27.2 x 17.3 x 21.3 inch
  • Notes

  • Der Lorenz Fernseh-Empfänger 6P515 wurde als Kontrollempfänger für den Fernseh-Versuchsbetrieb zunächst für den NWDR Hamburg ab 1950 in einer Kleinserie gefertigt.

    Empfangsbereich: Konnte durch Wechsel der HF-Baugruppe geändert werden, ab 1951 abstimmbar von 178 ... 197 MHz im VHF-Band III.

    Der Fernseher 6P515 hat eine runde Bildröhre (Triode) mit 31 cm Bilddurchmesser.
    Nutzbare Bildfläche: 25 x 19 cm. Parallelton-Empfänger, Bildteil separat abschaltbar.

    Modularer Aufbau in 4 steckbaren Baugruppen:

    • HF, 1. komb. ZF-Stufe, Ton-ZF, Ton-NF
    • Bild-ZF, Video-Verstärker, Impulsabtrennung, Schwarzsteuerung
    • Ablenk-Chassis für Vertikal und Horizontal mit Hochspannungserzeugung
    • Netzteil-Chassis

    Der Gestellrahmen mit Buchsenleisten und Rahmenverdrahtung trägt die Bildröhre, den Lautsprecher und die Bedienregler für Schärfe, Kontrast, Helligkeit, Lautstärke (mit Ein-Aus Schalter kombiniert) und Abstimmung. Unterhalb der Skala in der Schallwand befindet sich ein Anzeigeinstrument für die Mittenabstimmung auf den Tonträger.

  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Fernseh-Empfänger (Kontroll-) is part of the collections of the following members.

 Forum

Forum contributions about this model: Lorenz; Berlin,: Fernseh-Empfänger 6P515

Threads: 1 | Posts: 2

Wer kann mehr zu diesem Prototypen eines Loren-Fernsehgerätes beisteuern?

Von einem Gast bekam ich (noch schlechte) Bilder eines Lorenz Fernseh-Tischgerätes Modell 6P 515 (6P515, 6 P 515), was ich als Prototyp einstufe. Kann auch sein, dass eine Nullserie gefertigt wurde und mit den Geräten Versuche stattfanden. Eher unwahrscheinlich, dass das Gerät in den Verkauf kam.

Vielleicht kann ich die Röhrenbestückung erklären lassen, vielleicht auch nicht. Jedenfalls hätte der Gast auch gerne die Nennung eines Kaufpreises, denn er würde den Lorenz-Fernseher unter Umständen verkaufen.

Ich selbst möchte, dass es einen Platz in einem Museum bekommt oder bei einem wirklich an der Technik interessierten Sammler landet, der das Gerät restauriert. Vorschläge leite ich gerne weiter. Der originale Stoff könnte ein Problem sein. Vielleicht gibt es denselben Stoff bei einem Lorenz-Radio.

Ich schätze die Fertigstellung des Fernsehers auf 1950, kann aber falsch liegen. Danke für Antworten, die weiter führen.

Ernst Erb, 16.May.14
