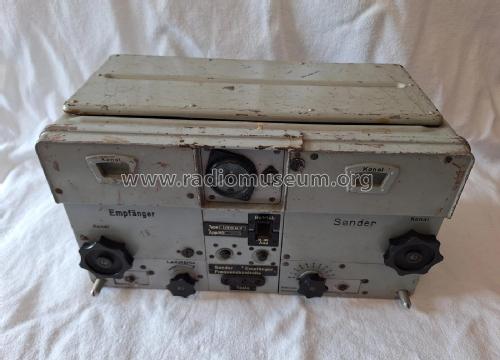

Sende-Empfangs-Gerät Lo 10 UK 39 (Marine-Fritz)

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1939–1945
  • Category
  • Military Transceiver (TRX)
  • Radiomuseum.org ID
  • 288990
    • Brand: SEL

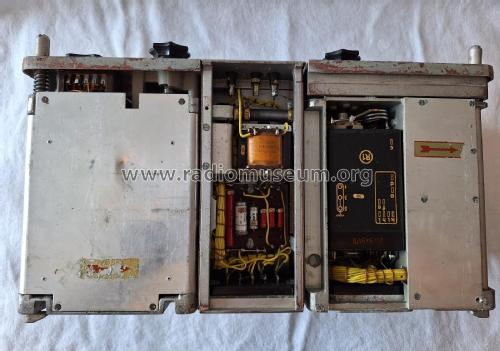

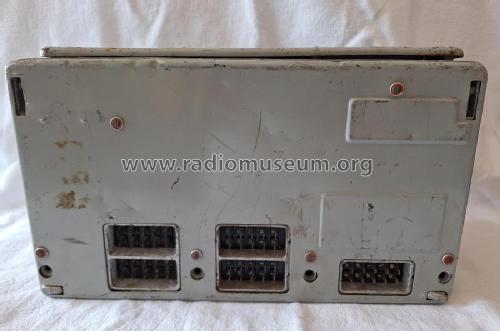

 Technical Specifications

  • Number of Tubes
  • 14
  • Main principle
  • Transceiver; ZF/IF 6000 kHz; 1 AF stage(s)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Powered by external power supply or a main unit.
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Sende-Empfangs-Gerät Lo 10 UK 39 - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 374 x 220 x 208 mm / 14.7 x 8.7 x 8.2 inch
  • Notes

  • UKW-Sprechgerät der deutschen Kriegsmarine. Variante des Flugzeug-Sprechfunkgeräts FuG 17
    Frequenzbereich 37,4 bis 45,8 MHz, umfasst alle 18 Marine-Kanäle, Betriebsarten Sprechfunk A3 und Telegrafie A2. Sendeleistung 10W Oberstrich, 3,5 W Trägerleistung, Eingebauter Quarzoszillator zur Frequenzprüfung von Sender und Empfänger.
    Geräte aus früher Herstellung haben Skalen mit den Kanalnummern 1 bis 18 und Rastung bei jedem Kanal. Bei später hergestellten Geräten Skalen mit Frequenz- und Kanalangaben, es können 4 Kanäle gerastet werden (wie beim FuG 17).
    Stromversorgung durch Netzgerät für 100 V/220 V Wechselstrom oder durch Umformer für 24 V oder 110 V oder 220 V Gleichstrom.



  • Net weight (2.2 lb = 1 kg)
  • 13.8 kg / 30 lb 6.3 oz (30.396 lb)
  • Mentioned in
  • -- Original-techn. papers. (Beschreibung und Bedienungsanweisung für das Sende-Empfangs-Gerät Lo 10 UK 39, Beschr. Nr. 75/666)
  • Author
  • Model page created by Siegfried Droese. See "Data change" for further contributors.
