• Pays
• Allemagne

• Fabricant / Marque
• Lorenz; Berlin, Zuffenhausen u.a.

• Année
• 1952/1953

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 123326

• • Brand: SEL

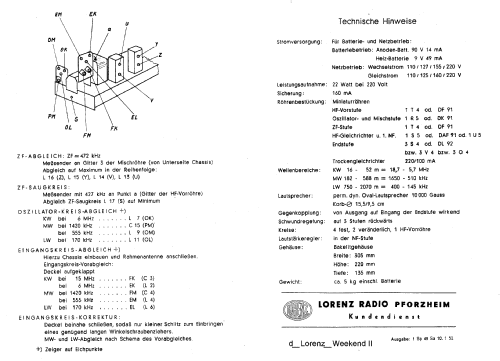

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 1T4 or DF91 1R5 or DK91 1T4 or DF91 1U5 3V4

• No. de transistors

• Semi-conducteurs
• Tr.Gl.=Metal-rectif.

• Principe général
• Super hétérodyne avec étage HF; FI/IF 472 kHz

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Secteur et Piles (tous types). / s. Bemerkung / 9 & 90 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Boitier en bakélite

• De Radiomuseum.org

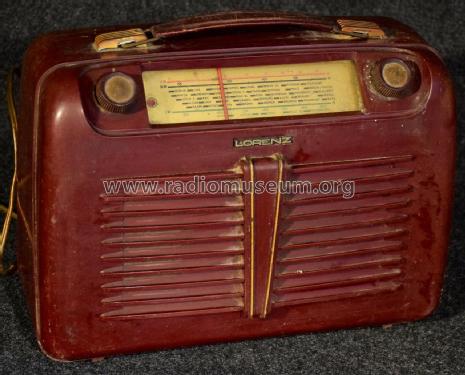

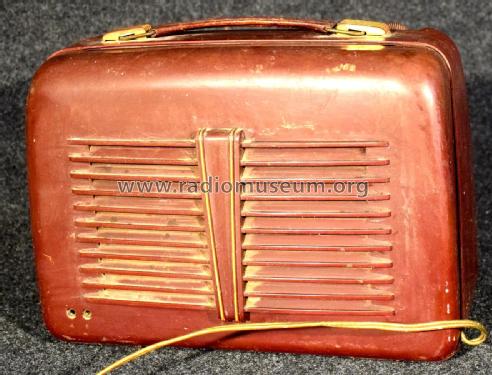

• Modèle: Weekend II [3V4] - Lorenz; Berlin, Zuffenhausen u

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 300 x 210 x 130 mm / 11.8 x 8.3 x 5.1 inch

• Remarques

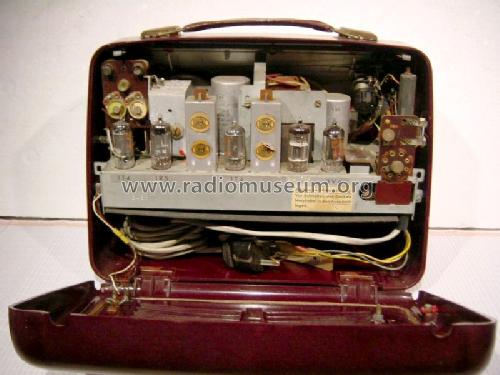

• Auch mit anderer Röhrenbestückung (siehe Variante 3S4).
  Im Netzbetrieb Allstrom. Spannungsversorgung: Wechselstrom 110; 125; 160; 220 V Gleichstrom 110; 127; 155; 220 V. Sebsttätige Netztrennung bei Öffnen des Gerätes. Kombinierte ECME-Batterie. Gehäusefarbe weinrot.

  Im Schema ist zusätzlich eine Endröhre 3Q4 angegeben, die allerdings nicht pinkompatibel  mit der 3V4 ist.

  Im Handbuch des Rundfunk-Grosshandels 1952/53 ist fälschlicherweise zusätzlich eine Endröhre 3Q5 (Oktalsockel) angegeben.

• Poids net
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Source
• Kat.d.Rundf.GrossH.1952/53

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Konrad Birkner † 12.08.2014. Voir les propositions de modification pour les contributeurs supplémentaires.
