Zugspitze ; Lorenz; Berlin, (ID = 679558) Radio

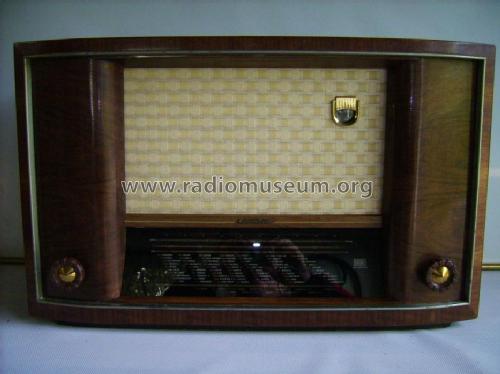

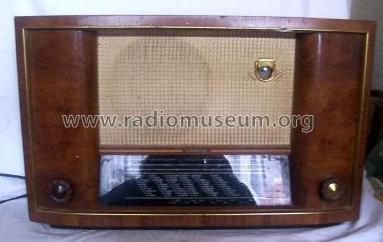

Lorenz; Berlin,: Zugspitze [Radio] ID = 679558 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Zugspitze, Lorenz; Berlin, Zuffenhausen u.a.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1950–1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: 6BA6 6AU6 6BE6 6BA6 EM71 6AV6 6AQ5
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 155; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: Zugspitze - Lorenz; Berlin, Zuffenhausen u
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 570 x 350 x 218 mm / 22.4 x 13.8 x 8.6 inch
Notes Achtung: Spartrafo für Anodenspannung. Daher können das Chassis und die Röhrenheizung Netzspannung führen. Die Buchsen des Zweitlautsprechers führen immer Hochspannung, da diese mit der Primärwicklung des Ausgangstransformators verbunden sind. 2 Dioden DS80/2 1 Diode DS602/2. Variable Bandbreite mit zweistufigem Schalter.
Net weight (2.2 lb = 1 kg) 10.5 kg / 23 lb 2 oz (23.128 lb)
Price in first year of sale 425.00 DM
Source of data Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau (5119)
