W300 ; Lumophon, Bruckner & (ID = 2376425) Radio
Lumophon, Bruckner &: W300 [Radio] ID = 2376425 1400x1059
Select picture or schematic to display from thumbnails on the right and click for download.
For model W300 (300W), Lumophon, Bruckner & Stark, Nürnberg

Country:  Germany
Manufacturer / Brand:  Lumophon, Bruckner & Stark, Nürnberg
Brand

Lumeta
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RENS1204 REN904 RE134 or RES164 RGN504
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: W300 - Lumophon, Bruckner & Stark,
Material Wooden case
Dimensions (WHD) 408 x 285 x 245 mm / 16.1 x 11.2 x 9.6 inch
Notes 2 Ausführungen laut Plan.
Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Price in first year of sale 145.00 RM +
Source of data Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Radio-Schnorr-Katalog Nr.53 1931/32


All listed radios etc. from Lumophon, Bruckner & Stark, Nürnberg
Here you find 300 models, 249 with images and 198 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lumophon, Bruckner &: W300
Threads: 1 | Posts: 1
Hits: 2140     Replies: 0
lumophon: W300 (300W);
Martin Renoth
04.May.05
  1 Hallo Forum,
ich würde gerne erfahren wie die, bzw. welche Technik hier für die Frontplattenbearbeitung (Metall) verwendet wurde.

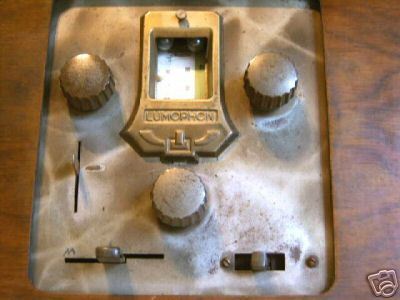

Es sieht für mich so aus als ob hier sandgestrahlt wurde ??, bzw mit einer Drahtbürste ?? poliert wurde (s. Bild ist aber nicht Modell W300, aber dieselbe Technik), bei meinem Exemplar wurde die Front mit roter Farbe gestrichen.
Für eine Aufklärung wäre ich dankbar.
Gruß
M.R.
