For model WD571, Lumophon, Bruckner & Stark, Nürnberg:
WD571

Country:  Germany
Manufacturer / Brand:  Lumophon, Bruckner & Stark, Nürnberg
Brand

Lumeta
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner

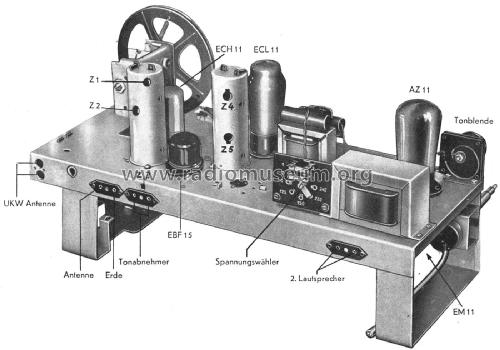

Valves / Tubes 5: ECH11 EBF15 ECL11 AZ11 EM11
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 120/230 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: WD571 - Lumophon, Bruckner & Stark,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 552 x 360 x 265 mm / 21.7 x 14.2 x 10.4 inch
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 312.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
Mentioned in 5017
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Lumophon, Bruckner & Stark, Nürnberg
Here you find 300 models, 249 with images and 198 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lumophon, Bruckner &: WD571
Threads: 1 | Posts: 4
Hits: 383     Replies: 3
lumophon: Schaltplan gesucht Lumophon WD571
Peter Breu
09.Jun.20
  1

Hallo

Hat jemand den Schaltplan für das Modell Lumophon WD571?

Der beim Modell hinterlegte Schaltplan ist der vom WD570.

Dieser passt nicht !!

Freundliche Grüsse

PBr

Bernhard Nagel
10.Jun.20
  2

Der hier liegende Schaltplan wurde jetzt gesperrt, er zeigte in der Tat die Schaltung des Lumophon WD570. Die Röhrenbezeichnung EBF11 wurde manuell in EBF15 geändert und die ursprüngliche Modellbezeichnung vom Plan entfernt. Die Hochladung stammt aus dem Jahr 2004.

Die Sammlung Lange-Nowisch enthält leider nicht das Schema zum WD571.

Wer kann den passenden Schaltplan beisteuern?

Heinz Höger
10.Jun.20
  3

Hallo Herr Nagel,

Vom DRM gibt es ein Blatt zumWD571..Das Schaltbild hierzu zeigt aber den WD570.Das schaltbild

für den 571 wurde offenbar nicht mehr gedruckt. Grundig hatte Lumophon gekauft. Der 571 war das

letzte von Lumophon hergestellte Gerät. Soweit das DRM

mit den besten Grüßen

Heinz Höger

Peter Breu
10.Jun.20
  4

Hallo alle zusammen.

Der Plan wurde mittlerweile von Herrn Heribert Jung hinterlegt.

Freundliche Grüsse

PBr


Lumophon, Bruckner &: WD571
End of forum contributions about this model
