• Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3438
    • Brand: Lumeta

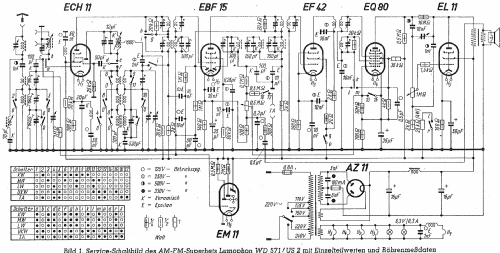

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 7 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 120/230 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: WD571US2 - Lumophon, Bruckner & Stark,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 552 x 360 x 265 mm / 21.7 x 14.2 x 10.4 inch
  • Net weight (2.2 lb = 1 kg)
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • Price in first year of sale
  • 312.00 DM
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Lumophon, Bruckner &: WD571US2

Threads: 1 | Posts: 4

Danke für die Pläne!!

Aber dieser Plan passt nicht zu diesem Modell!

Die Schaltung ist anders,da dieses Gerät kein UKW-Teil hat!

Wer hat das Schema genau zu diesem Gerät?

Peter Breu, 10.Jun.04

Weitere Posts (4) zu diesem Thema.
