M44 (scala numerica)

M44; Magnadyne Radio; (ID = 203268) Radio
M44; Magnadyne Radio; (ID = 926454) Radio M44; Magnadyne Radio; (ID = 203248) Radio
M44; Magnadyne Radio; (ID = 226918) Radio M44; Magnadyne Radio; (ID = 226924) Radio
M44; Magnadyne Radio; (ID = 226925) Radio M44; Magnadyne Radio; (ID = 1246635) Radio
M44; Magnadyne Radio; (ID = 1246636) Radio M44; Magnadyne Radio; (ID = 1246637) Radio
M44; Magnadyne Radio; (ID = 1246638) Radio M44; Magnadyne Radio; (ID = 1246639) Radio
Use red slider bar for more.
M44; Magnadyne Radio; (ID = 926454) Radio
Magnadyne Radio;: M44 [Radio] ID = 926454 518x684
Select picture or schematic to display from thumbnails on the right and click for download.
For model M44 (scala numerica), Magnadyne Radio; Torino

Country:  Italy
Manufacturer / Brand:  Magnadyne Radio; Torino
Year: 1933–1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: 2A7 2B7 47 80
Main principle Superheterodyne (common); ZF/IF 192,5 kHz; Reflex
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 155; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: M44 - Magnadyne Radio; Torino
Material Wooden case
Shape Tablemodel, Tombstone = decorative upright, not cathedral but can have rounded edges.
Notes

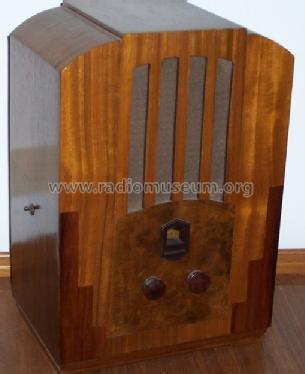

Mobile in noce intarsiato. Prezzo 1934: 875 ITL.

Price in first year of sale 795.00 ITL
Source of data -- Original prospect or advert
Mentioned in Guida Pratica Antique Radio II (2000)

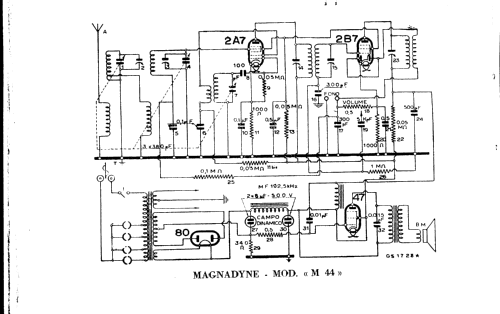

Literature/Schematics (1) -- Schematic
Literature/Schematics (2) Antique Radio Magazine - Italy, Club Antique Radio Magazine (n. 143, maggio-giugno 2018)

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from Magnadyne Radio; Torino
Here you find 333 models, 250 with images and 237 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Magnadyne Radio;: M44
Threads: 1 | Posts: 8
Hits: 3468     Replies: 7
magnadyne: M44 (M 44);
Gabriele Seccia
24.Jan.10
  1

Salve a tutti i soci. Sto rest. una Magnadyne M 44 il mio probl e' la scala parlante stampata sul foglio d'alluminio che come si vede dalle foro e' consumata,  qualche socio saprebbe  indicarmi come rimediare al danno ? magari mandandomi una foto originale da poter stampare su carta adesiva color alluminio da mettere sopra l'originale. Poi manca anche il vetro di protezione della scala avrei bisogno di sapere com'era fissato sullo chassis o sul mobile, se c'e' qualcuno in grado di darmi qualche info distinti saluti e ringraziamenti.

Seccia Gabriele

Attachments

Mario Coelho
25.Jan.10
  2

Salve Gabriele Seccia

Faccia uno sccaner della vostra scala parlante.

In seguito dovete ristabilire le lettere ed i numeri usando un programma“ paint brush".

Allora stampilo (print) su uno autoadesivo trasparente

In seguito incollilo su uno strato di alluminio.

Accetti le mie scuse per il mio italiano difettoso.

Saluti

Mario Coelho- Portugal

Gabriele Seccia
25.Jan.10
  3

Salve Mario, e' quello che avrei voluto fare, se non che (come si vede dalle foto) , i nomi della scala sono per la maggiore cancellati, mi servirebbe una foto con tutti i nominativi delle stazioni per poterlo fare. Poi avrei bisogno di sapere come era fissato il vetro di protezione della scala . Grazie per la risposta.

 Distinti saluti  - Seccia Gabriele

Mario Coelho
25.Jan.10
  4

Salve Gabriele

Alessandro de Poi ha inviato le foto di questo modello. Forse avete una foto della scala.

Distinti saluti

Mário

Gabriele Seccia
25.Jan.10
  5

Ciao Mario , ho visto ma sulla scheda della radio , Alessandro De Poi ha messo delle foto ma non c'e' quella della scala , adesso vedro di contattarlo tramite mail per vedere se ne ha fatta una grazie ciao.

Seccia Gabriele

Alessandro De Poi
25.Jan.10
  6 Il modello recensito su radiomuseum, come si vede dalle fotografie, non ha una scala parlante in alluminio (come la radio di Gabriele) ma un più minuto sintogramma numerico. Anche i mobili delle due varianti dovrebbero essere diversi; ho provveduto ad aggiungere una nuova variante al modello esistente.

Purtroppo non sono in grado di aiutarti per la foto della scala in oggetto.
Gabriele Seccia
26.Jan.10
  7

Ok Alessandro , grazie ugualmente per la risposta, attendero' per vedere se qualche altro socio possa aiutarmi. Distinti saluti

Seccia Gabriele

Enrico Simone Osti
10.May.12
  8

-Per la scala ho inserito una scansione, se serve, con risoluzione più elevata resto a disposizione.

-Per il vetro a mio avviso non era presente su quello che ho c'e' un folgio in plexiglass, si vede benissimo che è stato ritagliato ed aggiunto.

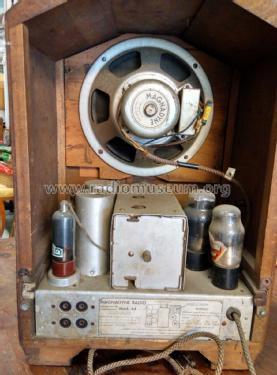

-Su quello temporaneamnte a mia disposizione, non e' presente l'avvolgimento su pacco lamellare, indicato nello schema, (si vede nelle foto M44 numerico), al suo posto c'è una resistenza da 50khomm, sono convinto, sia nato così, chiedo conferme, dato il regolare funzionamento senza induttore.






Magnadyne Radio;: M44
End of forum contributions about this model
