80 kHz - 1040 MHz Signal Generator 2019A

Marconi Instruments, Marconi-Ekco (MI, MEI)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1984
  • Categoría
  • Aparato de medida y servicio (Equipo de laboratorio).
  • Radiomuseum.org ID
  • 232042

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • Hay semiconductores.
  • Semiconductores
  • Principio principal
  • PLL, Phase-locked loop
  • Gama de ondas
  • - no hay
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 50 - 400 Hz, 105-120; 210-240 Volt
  • Altavoz
  • - - No hay salida de sonido.
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: 80 kHz - 1040 MHz Signal Generator 2019A - Marconi Instruments, Marconi-
  • Forma
  • Rack
  • Ancho, altura, profundidad
  • 425 x 152 x 525 mm / 16.7 x 6 x 20.7 inch
  • Anotaciones

  • AM/FM synthesised signal generator Model 2091A.

    The 2018A covers the frequency range of 80 kHz to 520 MHz. 2019A includes a frequency doubler which increases the frequency range to 1040 MHz. Both are phase-locked to a frequency standard and can be set to a resolution of 10 Hz at frequencies up to 520 MHz, and in the case of 2019A resolution of 20 Hz for frequencies above 520 MHz.

    • Modulation types: AM, FM, phase modulation, and pulse modulation.
    • Output level: adjustable from -127 dBm to +13 dBm with a resolution of 0.1 dBm.
    • Sideband phase noise: < -130 dBc/Hz at 90 MHz and 20 kHz carrier spacing;
    • Adjustable modulation frequencies: of 300, 400, 500 Hz, 1, 3, 6 kHz
  • Peso neto
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Procedencia de los datos
  • - - Manufacturers Literature
  • Mencionado en

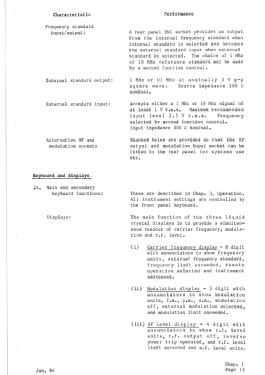

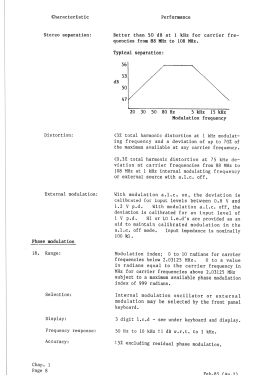

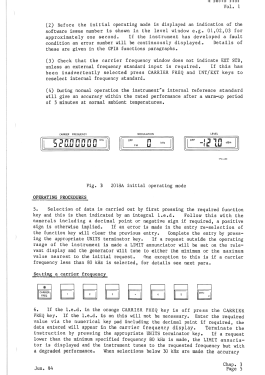

  • - - Manufacturers Literature (Operating manual H 52018-910P (Vol. 1))
  • Autor
  • Modelo creado por Alessandro De Poi. Ver en "Modificar Ficha" los participantes posteriores.
