• Pays
• Etats-Unis

• Fabricant / Marque
• Meck, John, Industries, Inc.; Plymouth (IN)

• Année
• 1952 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 359304

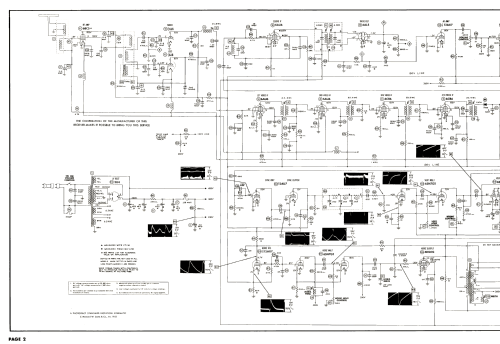

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6BC5 or 6AG5 or 6CB6 6J6 6AU6 6AU6 6CB6 6CB6 6AC7 6AU6 6AL5 12AX7 6V6GT 12AU7 6SN7GT 6SN7GTA 6SN7GT 6BG6G 6W4GT 1B3GT 5U4G 17HP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60Hz, 117V=110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: JM-721C Ch= 9032 - Meck, John, Industries, Inc.;

• Forme
• Modèle de table générique

• Remarques

• Meck model JM-721C is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 9032, VHF tuner TT-10012 and picture tube 17HP4.



• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 186, folder 9, dated 11-52)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
