Sollwertanzeiger SWA1/2
Meister & Gushurst, Elektrotechnik; Plauen (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Meister & Gushurst, Elektrotechnik; Plauen (Ostd.)
- Year
- 1958 ?
- Category
- Radio module post 1925 (not a part, not a key)
- Radiomuseum.org ID
- 203113
Click on the schematic thumbnail to request the schematic as a free document.
- Wave bands
- - without
- Power type and voltage
- Powered by external power supply or a main unit. / 5,7 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Various materials
- from Radiomuseum.org
- Model: Sollwertanzeiger SWA1/2 - Meister & Gushurst,
- Shape
- Chassis only or for «building in»
- Notes
- Das Gerät dient der Erkennung einer Regelabweichung (Differenz zwischen Soll- und Istwert) zwischen der Ausgangsspannung eines Stelltrafos (Istwert) und der gewünschten Geräteeingangsspannung (Sollwert) statt Messinstrument, ±1 % Fehler bei +20°C.

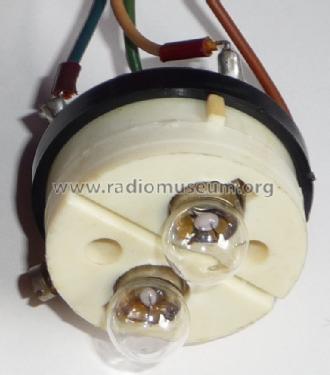

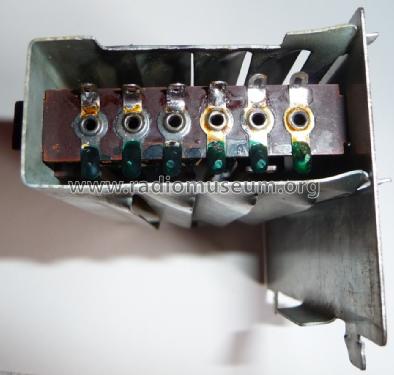

Besteht aus dem Sichtteil mit 2 Glühlampen 3,8 V/0,07 A (paarweise ausgesucht) und dem sog. "Reglergehäuse" (125x55x32 mm³), in dem der Sollwert festgelegt und die Regelabweichung über die beiden Ausgänge zum Sichtteil geführt wird. Der "Regler" ist bei dieser Anordnung der Mensch, der den Stufenschalter bedient, um die Regelabweichung zu minimieren.
Verwendet z.B. in Constant und Stella 300.
