HF-Voltmeter RV2-2HF KM587

HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343890) Equipment HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343891) Equipment
HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343892) Equipment HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343893) Equipment
HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343894) Equipment HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343895) Equipment
HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343896) Equipment HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1365837) Equipment
HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1365838) Equipment HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1365839) Equipment
Use red slider bar for more.
HF-Voltmeter RV2-2HF KM587; Mende - Radio H. (ID = 1343890) Equipment
Mende - Radio H.: HF-Voltmeter RV2-2HF KM587 [Equipment] ID = 1343890 933x773
Select picture or schematic to display from thumbnails on the right and click for download.
For model HF-Voltmeter RV2-2HF KM587, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1948 ? Category: Service- or Lab Equipment
Valves / Tubes 1: EB11
schematic requested
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: HF-Voltmeter RV2-2HF KM587 - Mende - Radio H. Mende & Co.
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 242 x 184 x 200 mm / 9.5 x 7.2 x 7.9 inch
Notes

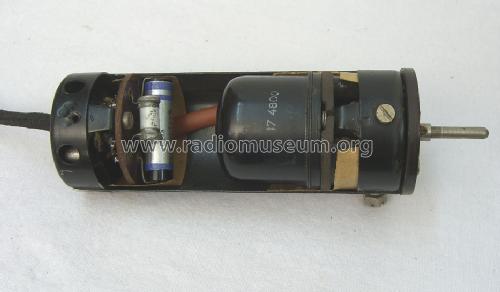

Messgerät zur Messung von hochfrequenten Wechselspannungen. Dabei wird die zu messende Spannung im Tastkopf mit der EB11 gleichgerichtet. Die Spannungsbereiche 2, 5,10 ,50 und 100 V können mit einem Stufenschalter vorgewählt werden. Das Gerät ist kein Röhrenvoltmeter im eigentlichen Sinne, da die Messspannung nach dem Spannungswahlschalter direkt dem Drehspulinstrument zugeführt wird.

Net weight (2.2 lb = 1 kg) 4.6 kg / 10 lb 2.1 oz (10.132 lb)

Model page created by Volker MARTIN. See "Data change" for further contributors.
