• Manufacturer / Brand
• Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)

• Year
• 1949

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 237704

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EF12 EF12 S1/0,2iIIA AZ11 AZ11 HR1/60/0,5

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 125: 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

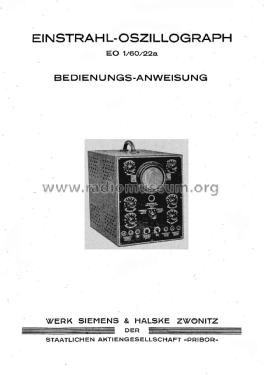

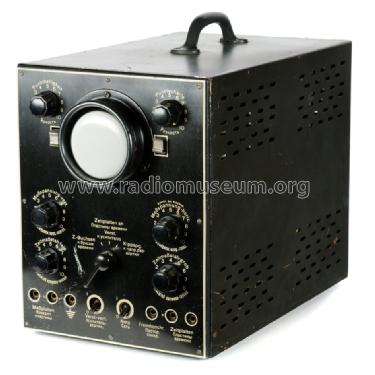

• Model: Einstrahl-Oszillograph EO 1/60/22a - Messgerätewerk Zwönitz, VEB;

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 190 x 245 x 330 mm / 7.5 x 9.6 x 13 inch

• Notes

• Der Einstrahl-Oszillograph dient zur Untersuchung und Messung von Wechselspannungen aller Art zwischen 0,05 V und 150 V und bis zu Frequenzen von 90 kHz über einen eingebauten Messplattenverstärker bzw. zum Schreiben von Lissajou’schen Figuren, auch über einen Zeitplattenverstärker und bis etwa 1 MHz bei direktem Messplattenanschluss.

• Net weight (2.2 lb = 1 kg)
• 9.8 kg / 21 lb 9.4 oz (21.586 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Alexander Kusdas. See "Data change" for further contributors.
