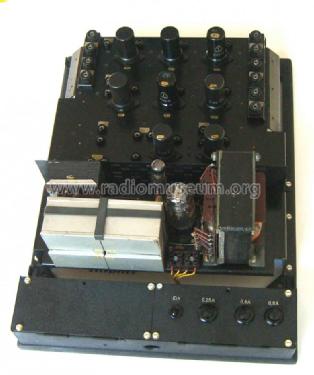

Gemeinschafts-Antennenverstärker 1186.2 - AV-846

Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1956 ?
  • Category
  • RF (Radio Frequency-) Amplifier
  • Radiomuseum.org ID
  • 187037

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Radio Frequency Amplification only
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Gemeinschafts-Antennenverstärker 1186.2 - AV-846 - Messgerätewerk Zwönitz, VEB;
  • Dimensions (WHD)
  • 365 x 480 x 195 mm / 14.4 x 18.9 x 7.7 inch
  • Notes

  • Gemeinschaftsantennenverstärker Eingang : UKW 85 ... 100 MHz, KW 5,5 ... 20MHz, LW-MW 150....1800 kHz ( 150....300 Ohm), Ausgang: 2 x 150 .... 300 Ohm

    Siehe auch Vorgängermodell 9E01.

  • Net weight (2.2 lb = 1 kg)
  • 15.5 kg / 34 lb 2.3 oz (34.141 lb)
  • Author
  • Model page created by Volker MARTIN. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Gemeinschafts-Antennenverstärker is part of the collections of the following members.

 Forum

Forum contributions about this model: Messgerätewerk: Gemeinschafts-Antennenverstärker 1186.2 - AV-846

Threads: 1 | Posts: 3

Gemeinschaftsanttenenverstärker AV - 846

Den Gemeinschaftsantennenverstärker AV-846 vom Meßgerätewerk Zwönitz gibt es unter zwei Typenbezeichnungen: Typ 1186.2 und Typ 9E-01. Ich besitze beide Geräte. Auch bei der 2. intensiven Durchsicht konnte ich keine technischen Unterschiede feststellen - auch die Röhrenbestückung ist die Gleiche. Vom konstruktiven Aufbau her lassen sich ebenfalls keine Unterschiede feststellen. Fraglich ist daher, ob der 9E-01 überhaupt in Blankenburg gefertigt wurde ( Diese Typenbezeichnung ist im RMS unter Antennenwerke Bad Blankenburg gelistet ). Alte "Antennenhasen" konnten mich in meiner Vermutung  nur unterstützen - sie kannten den 9E-01 nur aus Zwönitz. Vielleicht kann im Forum jemand weiterhelfen. Zum besseren Verständnis die beiden Typenschilder unten ....

Volker Martin











Volker MARTIN, 06.Dec.10
