For model Gleichspannungsverstärker GV-2 A1 Typ 4695.1A1, Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.):

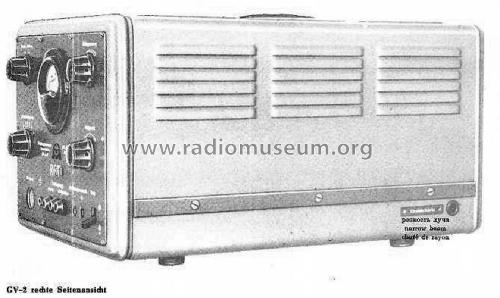

Prospektbild

Country:  Germany
Manufacturer / Brand:  Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Year: 1960 ?? Category: Service- or Lab Equipment
Valves / Tubes 5: T113_WF EF12 EF12 AZ11 AZ11 StR85/10 StR100/40Z
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Gleichspannungsverstärker GV-2 A1 Typ 4695.1A1 - Messgerätewerk Zwönitz, VEB;
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 270 x 230 x 400 mm / 10.6 x 9.1 x 15.7 inch
Notes

Messverstärker für kleine Gleichspannungen und kleine, niederfrequente Wechselspannungen bis 10 kHz; n=500. Umschalter für Messen/Prüfen, Empfindlichkeit. Prüfspannung und Nullpunkt einstellbar. Anzeigeinstrument 0...1 V. Anschlüsse: koaxialer Eingang, Batteriespannung (+/- 4 V), Oszillograph (Anode, Meßplatten). Leistungsaufnahme: 90 VA.

Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Mentioned in -- Original-techn. papers.
