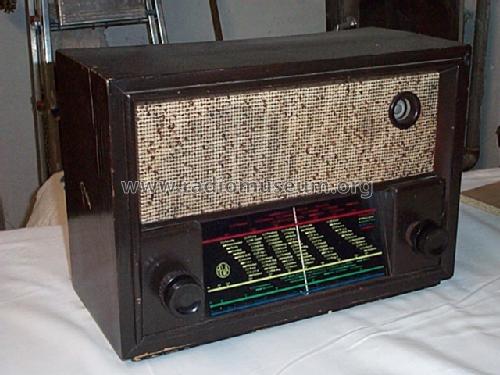

Super MS749W ECH11

Mewa, Mech. Werkstätte Wasserburg; Wasserburg

Data
Forum
Pictures
Collections

  • Year
  • 1948 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 15940

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 472 kHz; 1 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and 2 x Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 16 cm = 6.3 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Super MS749W [ECH11] - Mewa, Mech. Werkstätte
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 415 x 295 x 192 mm / 16.3 x 11.6 x 7.6 inch
  • Notes

  • Wellenbereiche: (auf der Klarsicht-Glasskala farblich hervorgehoben)

    LW: 800 ... 2000m  / 150 ... 375kHz (Rot).

    MW: 185 ... 580m / 517 ... 1621kHz (Gelb).

    48m.Band: 46 ... 50m / 6,0 ... 6,52MHz (Grün).

    KW: 13 ... 42m / 7,14 ... 23,07MHz (Blau).

    Deutschsprachige Sender sind mit einem Vollstrich markiert, Fremdsprachige mit einem nicht gefüllten.

    1.ZF-Bandfilter mit regelbarer Bandbreite. Offene, ungeschirmte Spulen, eine davon schwenkbar. Desweiteren erfolgt von der Kathode der ZF-Röhre EF12 mittels kleiner Koppelspule eine leichte HF-Gegenkopplung auf des 1.ZF-Bandfilter.(Erhöhung der Resonanzkurve)

    Bei TA-Betrieb wird der Antenneneingang und das G1 der Hepthode der ECH11 kurzgesschlossen, der Oszillator schwingt dabei auf MW (?). Die TA-Buchsen sind immer am Lautstärke-Regler angeschaltet, auch bei Rundfunkempfang.







  • Net weight (2.2 lb = 1 kg)
  • 8 kg / 17 lb 9.9 oz (17.621 lb)
  • Price in first year of sale
  • 256.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Literature/Schematics (1)
  • -- Original-techn. papers.
